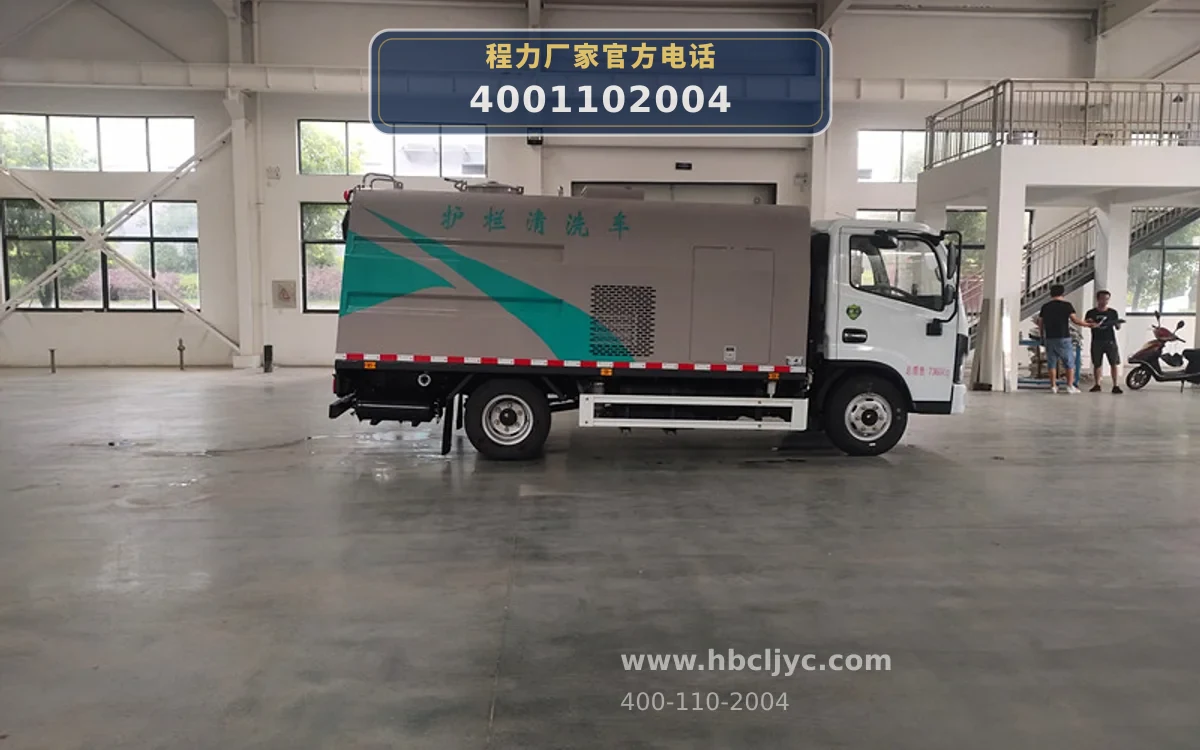

CLW5070GQX6型东风多利卡3方护栏清洗车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5070GQX6型护栏清洗车以东风多利卡EQ1075SJ3CDF底盘为动力平台，底盘发动机型号可选YCY24140-60（功率103kW）等，通过取力器驱动副发动机（JX493ZG3，功率64kW），副发动机经传动轴为液压系统提供动力。液压系统采用开式电液控制，由齿轮泵、液压马达、液压缸、电磁阀等元件组成，溢流压力12MPa，液压油容量80L。

作业时，驾驶员在驾驶室内通过电气系统（12V）集中控制液压阀组，驱动对称布置在车架一侧的4个清洗刷（直径50cm，转速300r/min）向外摆出并夹紧护栏。清洗刷采用两冲四刷工艺：首先刷辊前面的两排喷水管喷水预湿护栏，车体前行过程中中间两排刷辊依次刷洗，最后由刷辊后面的两排喷水管冲去残留灰尘。清洗高度140-160cm，清洗作业速度3-15km/h。

清洗用水来自不锈钢水箱（容积3m³），通过低压或高压水泵供给喷水管。液压系统配备油冷却器和油位报警装置，确保持续作业可靠性。清洗机构设有回位报警和安全互锁装置，转场时自动报警并防止误操作损坏机构。

06 / 适用作业场景

• 城市道路隔离护栏清洗：适用于城市主干道、快速路中央隔离护栏的日常清洗，双面同时作业，清洗高度140-160cm，作业速度3-15km/h，可高效替代人工。
• 高速公路护栏清洗：底盘轴距3308mm，总质量7360kg，最高车速95km/h，可快速转场至高速公路路段，对波形护栏或隔离墩进行机械化清洗。
• 市政园区及景区护栏保洁：外形尺寸5960×2260×2650mm，整备质量5620kg，通过性好，可在园区、景区等狭窄道路作业，提升护栏清洁效率。
• 大型活动及赛事道路保障：罐体容积3立方米，可连续清洗较长路段，配合低压/高压两种清洗模式，满足临时性高频率保洁需求。

07 / 产品核心优势

• 1. 双面四刷高效清洗：采用两冲四刷工艺，四组滚扫夹紧护栏转动洗刷，配合高压水辅助冲洗，无清洗死角，作业速度3-15km/h，效率远超人工。
• 2. 副发动机程控自动离合：副发动机离合器采用程控自动离合，操作人性化，提高副发动机工作可靠性和使用寿命。
• 3. 智能化电液集中控制：电气系统、液压系统集中控制，操作简单；液压系统配备油冷却器和油位报警装置，确保持续高效作业。
• 4. 多重安全保护装置：设有清洗机构回位报警装置、安全互锁装置，即使误操作也不会损坏机构，转场安全性高。
• 5. 滚扫刷毛不伤漆面：滚扫刷毛加入毡布条，增大接触面积，全面清洁护栏的同时避免破坏护栏漆面。

08 / 操作与保养

• 1. 作业前检查：检查副发动机JX493ZG3机油、冷却液及液压油油位（液压油容量80L），确认液压管路无泄漏，清洗刷滚扫无缠绕异物。
• 2. 液压系统维护：定期检查齿轮泵、液压马达、电磁阀及集成块工作状态，清洗或更换液压油滤芯，确保溢流压力12MPa正常。
• 3. 清洗装置保养：检查清洗刷直径（50cm）磨损情况，及时更换刷毛；检查喷水管喷嘴是否堵塞，保持喷水畅通。
• 4. 电气系统检查：检查12V工作装置电路及控制开关，确保集中控制盒各按钮功能正常，安全互锁装置灵敏。
• 5. 水箱及管路维护：不锈钢水箱（容积3m³）使用后及时排空，防止冬季冻裂；检查低压/高压水泵及管路密封性。
