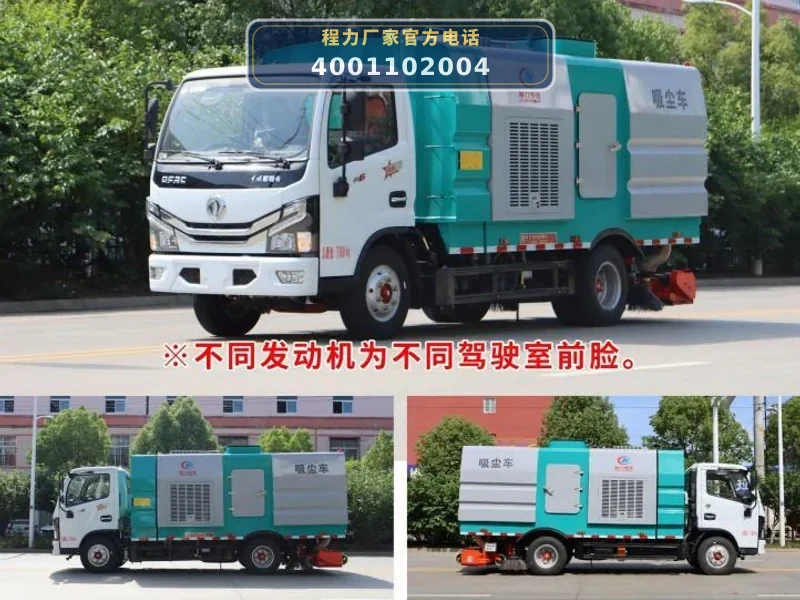

CLW5070TXC6SL型东风5方吸尘车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

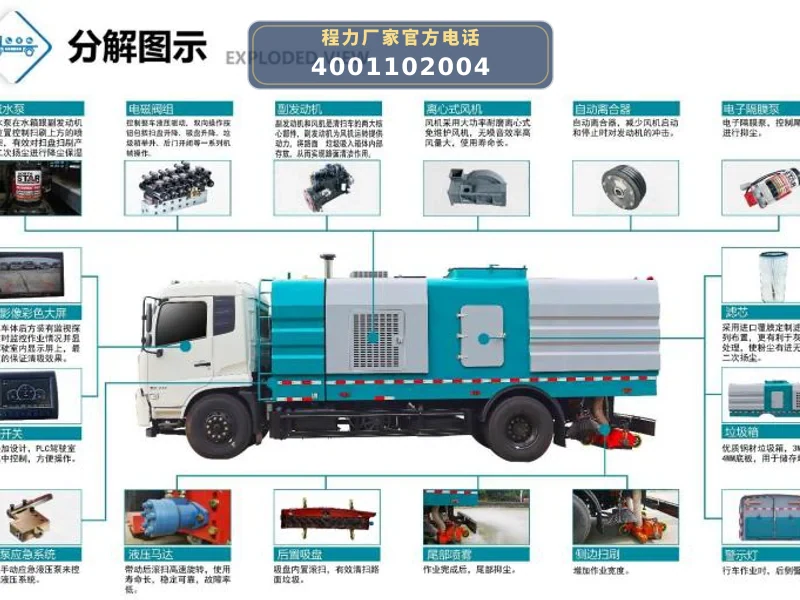

CLW5070TXC6SL型吸尘车以东风EQ1075SJ3CDF底盘为动力平台，底盘发动机型号Q23D-143E60，功率103kW，总质量7360kg，轴距3308mm。作业时，底盘发动机通过取力器驱动副发动机（64kW/87马力），副发动机为风机提供动力。风机采用大功率耐磨离心式免维护风机，产生负压气流，将路面垃圾和粉尘通过后置宽幅吸嘴吸入垃圾箱。

吸嘴内置滚扫结构，可将泥泞路面垃圾扫起并吸入；两侧加装扫刷，将垃圾集中至吸嘴区域。吸入的含尘气流进入垃圾箱后，经过竖直排列的覆膜滤筒过滤，粉尘被截留在滤筒表面，洁净空气排出。滤筒配备气脉冲清灰装置，定期自动喷吹，将滤筒上的粉尘抖落至垃圾箱底部，避免堵塞和二次污染。垃圾箱容积4m³，采用倾斜板结构，卸料时通过液压缸举升自卸，无需人工干预。

尾部喷杆通过电动隔膜泵驱动喷水，用于作业后抑尘。水箱容积1m³，提供抑尘用水。电气系统采用集成模块化CAN总线控制，驾驶室内可实时监控副发动机转速、水温、作业工况等参数，并可通过后方监视探头查看作业情况。

06 / 适用作业场景

• 城市主干道及次干道清扫保洁：最大清扫宽度2.5m，清扫速度5-20km/h，保洁速度15-20km/h，最大清扫能力36000㎡/h，适用于城市主干道、次干道的日常清扫保洁，可有效清除路面垃圾和粉尘。
• 工业园区及矿区粉尘控制：采用负压直吸和覆膜滤筒过滤，配备脉冲清灰系统，可有效收集粉尘，减少二次扬尘，适用于工业园区、矿区等粉尘较多的路面清洁。
• 港口码头及物流园区清洁：后置宽幅吸嘴内置滚扫，可应对泥泞路面；液压浮动吸嘴提高胶轮寿命；适用于港口码头、物流园区等重载区域的路面清洁。
• 机场及高铁站前广场保洁：低噪音风机和集成化CAN总线控制，作业状态实时监控，适合对噪音和作业效果要求较高的机场、高铁站前广场等场所。

07 / 产品核心优势

• 1. 负压直吸+内置滚扫，适应泥泞路面：后置宽幅吸嘴内置滚扫结构，能将泥泞路面垃圾一吸无遗；宽幅吸嘴由液压油缸控制升降，采用液压浮动技术，提高胶轮使用寿命。
• 2. 覆膜滤筒+气脉冲清灰，防止堵塞：采用新式覆膜滤筒，并设有气脉冲滤筒清灰装置，可有效分离滤筒上的粉尘，避免堵塞和二次污染，提高滤筒寿命和整体性能。

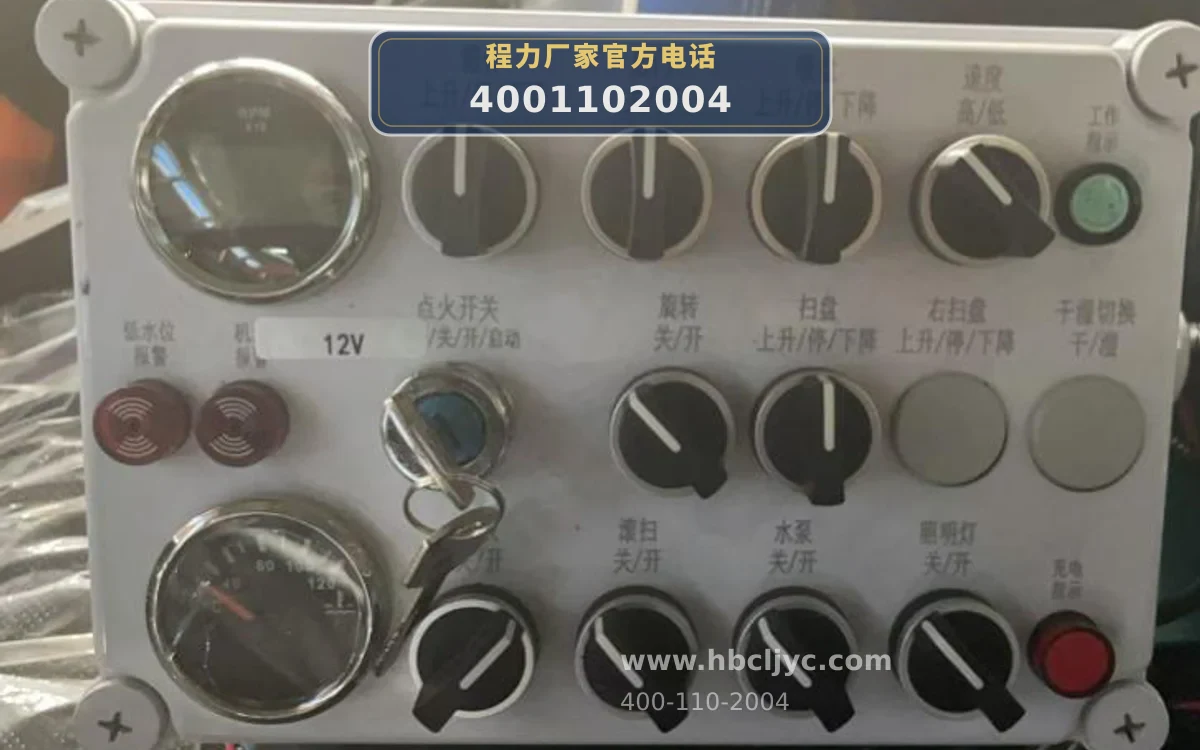

• 3. 集成CAN总线控制，作业状态一目了然：电气系统采用集成模块化CAN总线控制，面板具有副发动机转速、水温、操作工况等实时显示与监控功能，作业状态一目了然，维护方便。
• 4. 手动泵应急系统，便于维护：加装手动泵应急系统，在副发动机停止状态下也能举升垃圾箱，便于维护保养。
• 5. 大容积垃圾箱+自卸，卸料方便：垃圾箱容积4m³，采用优质碳钢，底板3mm边板4mm，整体折边无缝焊接；液压缸举升自卸，无需人工干预。

08 / 操作与保养

• 1. 作业前检查：检查底盘发动机气压是否达到安全行驶要求；检查副发动机燃油、机油、冷却液；检查吸嘴、扫刷、滤筒、液压管路等连接是否正常；检查水箱水位和喷水系统。
• 2. 启动与作业：启动底盘发动机，待气压稳定后启动副发动机，待转速稳定后开始作业。通过驾驶室CAN总线控制面板选择作业模式，一键启动或停止。作业时注意监视后方影像，避免碰撞。
• 3. 滤筒清灰与维护：气脉冲清灰装置自动工作，定期检查滤筒是否堵塞或破损，必要时用压缩空气从内向外吹扫或更换滤筒。竖直滤筒设计方便拆卸。
• 4. 垃圾箱卸料：卸料前确保垃圾箱门已打开；操作液压缸举升垃圾箱自卸；卸料后复位并检查密封。若液压系统故障，可使用手动液压泵应急举升。

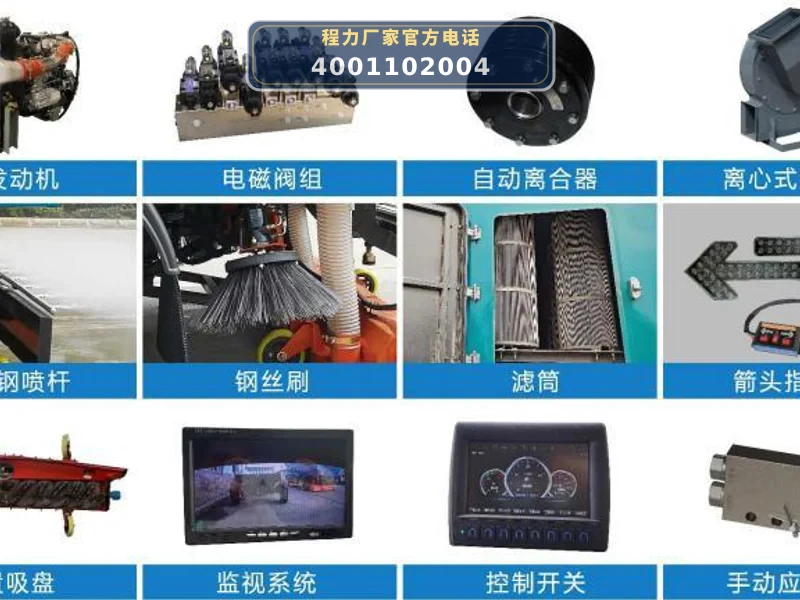

• 5. 日常保养：定期清洗车辆内部，按时更换燃油、尿素、机油及滤芯；检查液压油位和电磁阀组（海普瑞斯）是否清洁；检查风机、离合器、喷水系统等关键部件。
