CL5042TJS6ALS型福田时代5.5方沥青洒布车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5042TJS6ALS型沥青洒布车以福田领航BJ1045V9JBA-33底盘为动力平台，发动机型号Q25A-150E60（全柴150马力），通过取力器驱动液压系统，为沥青泵送、喷洒及辅助系统提供动力。整车总质量4495kg，轴距2800mm，罐体有效容积5.5m³，采用Q235优质碳钢制造，外覆不锈钢，内衬岩棉保温层。

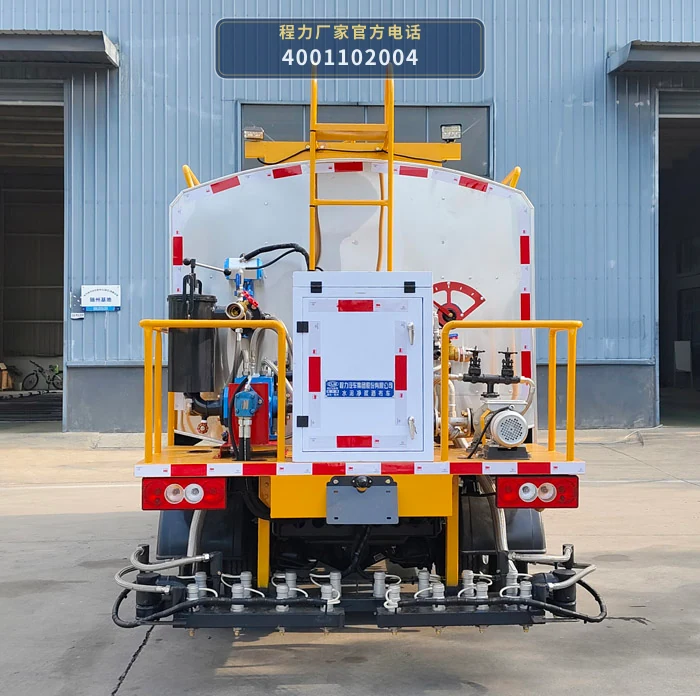

作业时，控制系统（PLC控制，西门子）根据预设的洒布量（0.2-3.0L/㎡，误差±2%）和洒布宽度（≤3.6m），通过比例阀和速度传感器（GTS211B）实时调节沥青泵（RCB18，流量18m³/h）的转速，将罐内沥青（乳化沥青或热沥青）经导热油泵（RY40-25-160）加热循环后，输送至尾部18个气动沥青喷嘴，实现一控一精准喷洒。喷洒杆采用三段折叠式结构，可左右展开以扩大洒布范围，并避开障碍物。

加热系统由燃烧器（G10）和导热油循环组成，温度达到设定值后自动关闭，确保沥青保持工作温度。作业完成后，可通过自带气动清洗或柴油清洗系统清理管路和喷嘴。驾驶室内和尾部备用操作平台均可完成洒布控制，方便单人操作。

06 / 适用作业场景

• 高等级公路沥青路面透层洒布：适用于高速公路、国省道等沥青路面底层的透层油洒布，通过精确控制洒布量（0.2-3.0L/㎡）和洒布宽度（≤3.6m），确保基层与面层粘结牢固。
• 防水层与粘结层施工：用于桥面、隧道等特殊路段的防水层和粘结层沥青洒布，利用导热油循环加热系统保持沥青温度，支持洒布均匀性和附着力。
• 市政道路养护与修补：适用于城市道路、小区路面等小范围沥青洒布作业，5.5m³罐体容积适合中短途运输，三段折叠喷洒杆可灵活避开路边障碍物。
• 乳化沥青及热沥青喷洒：可喷洒乳化沥青、热沥青、稀释沥青等多种介质，满足不同施工工艺需求，沥青泵具备自吸功能，可外部泵入或内部泵出。

07 / 产品核心优势

• 1. 精准洒布控制系统：采用西门子PLC控制，配合速度传感器（GTS211B）和比例阀（CL-BLTS120.00），实现洒布量0.2-3.0L/㎡范围内误差±2%的精确控制，18个喷嘴一控一独立调节，洒布宽度≤3.6m。
• 2. 高效加热与保温系统：配备燃烧器（G10）和导热油循环加热系统，温度自动控制；罐体采用岩棉保温层，减少热量散失，确保沥青作业温度。
• 3. 灵活的操作与喷洒结构：驾驶室内和尾部备用操作平台均可完成洒布控制；三段折叠式喷洒杆可左右展开，扩大洒布范围并有效避开障碍物。
• 4. 大容量罐体与可靠底盘：罐体容积5.5m³，总质量4495kg，额定载质量285kg；福田领航底盘，轴距2800mm，全柴150马力发动机，承载能力强，适合中长距离运输。
• 5. 多功能沥青泵送系统：采用高粘度沥青泵（RCB18，流量18m³/h），具备自吸功能，可将外部沥青泵入罐内或罐内沥青泵出；配备8米手持喷枪，方便局部补洒。

08 / 操作与保养

• 1. 作业前检查：检查沥青泵（RCB18）、导热油泵（RY40-25-160）、气动蝶阀（CLD6H3-16C）及管路连接是否紧固；确认比例阀（CL-BLTS120.00）和速度传感器（GTS211B）工作正常；检查燃烧器（G10）燃油量及点火系统。
• 2. 加热与保温操作：启动燃烧器加热导热油，通过导热油循环加热沥青至设定温度（温度传感器WZP-230监测），温度达标后自动关闭燃烧器；作业过程中保持导热油循环，防止沥青凝固。
• 3. 洒布作业操作：在驾驶室或尾部操作平台设定洒布量和洒布宽度，启动沥青泵，通过PLC控制喷嘴一对一开启；注意观察洒布均匀性，及时调整参数。
• 4. 清洗与保养：作业结束后，立即使用自带气动清洗或柴油清洗系统清洗管路、喷嘴及沥青泵；定期清理过滤网，检查气动系统密封性；润滑各运动部件。
• 5. 定期检查：每工作100小时检查沥青泵、导热油泵的密封件和轴承；每500小时更换液压油滤芯；检查罐体保温层及不锈钢外皮有无破损；检查ABS系统（CM4XL-4S/4M）及电气线路。

09 / 采购常见 FAQ

10 / 图片资料与展示
