CLW5161ZZDABL型程力威牌抓斗式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5161ZZDABL型抓斗式垃圾车以CDW2164H391EFA底盘为动力平台，发动机（可选潍柴WP4.1NQ190E61，140kW/190PS；玉柴YCS04200-68，147kW/199PS；潍柴WP4.6NQ240E62，177kW/240PS）通过取力器驱动液压系统，为抓斗装置提供液压动力。整车总质量16200kg，轴距覆盖3500mm、3650mm、3800mm、3950mm多种规格，外形尺寸6400-7360mm（长）×2320-2520mm（宽）×3450-3950mm（高），可根据作业场景匹配不同轴距底盘。

作业时，操作人员通过液压控制阀组操纵抓斗装置，抓斗在液压缸驱动下完成张开、闭合、升降及回转动作，对生活垃圾或散装物料进行抓取。抓取后的物料被提升至车厢上方，通过抓斗开合将物料卸入车厢内，完成装载动作。

车厢装满后，车辆行驶至垃圾转运站或处理场，通过液压系统驱动车厢举升或抓斗配合完成卸料。整个作业流程由底盘取力器提供动力，液压阀组控制各执行元件动作顺序，实现抓取、提升、装载、转运、卸料的全流程作业。

06 / 适用作业场景

• 城镇生活垃圾收集转运：CLW5161ZZDABL抓斗式垃圾车总质量16200kg，上装抓斗装置可对城镇街道、居民小区收集点的袋装及散装生活垃圾进行抓取装车，配合车厢转运至垃圾中转站或处理场。轴距3500-3950mm、外形尺寸6400-7360mm的多种规格可适配不同城镇道路条件。
• 垃圾中转站箱体周转：在垃圾中转站作业场景中，该车抓斗装置可对中转站内散装堆积垃圾进行抓取并装入车厢，减少人工装料环节。总质量16200kg、额定载质量6505kg（对应整备质量9500kg规格）的承载能力可满足中转站日常垃圾周转需求。
• 散装物料抓取装运：除生活垃圾外，抓斗装置也可用于建筑垃圾、秸秆、园林废弃物等散装物料的抓取装运作业。车辆搭载潍柴WP4.1NQ190E61（140kW/190PS）或玉柴YCS04200-68（147kW/199PS）或潍柴WP4.6NQ240E62（177kW/240PS）发动机，动力覆盖不同作业强度需求。
• 城乡结合部及乡镇环卫作业：轴距3500mm、外形尺寸6400mm的短轴距规格适合乡镇道路及城乡结合部狭窄路段通行作业，抓斗装置可对路边垃圾收集点、临时堆放点进行抓取清运，配合车厢完成垃圾转运。

07 / 产品核心优势

• 1. 抓斗装置实现机械化抓取装料：CLW5161ZZDABL抓斗式垃圾车上装配置抓斗装置，通过液压系统驱动抓斗完成张开、闭合、升降动作，对生活垃圾及散装物料进行抓取装车，替代人工装料方式，适用于垃圾收集点和中转站的装运作业。
• 2. 多轴距规格适配不同作业场景：该车轴距覆盖3500mm、3650mm、3800mm、3950mm四种规格，外形尺寸长度6400-7360mm、宽度2320-2520mm、高度3450-3950mm，可根据城镇道路条件、作业场地空间和垃圾收集点分布选择合适轴距规格。
• 3. 三款发动机可选匹配不同动力需求：车辆可选装潍柴WP4.1NQ190E61（140kW/190PS，排量4088ml）、玉柴YCS04200-68（147kW/199PS，排量4156ml）、潍柴WP4.6NQ240E62（177kW/240PS，排量4580ml）三款发动机，用户可根据作业强度、路况条件和运营成本选择匹配动力配置。
• 4. 总质量16200kg承载平台：整车总质量16200kg，整备质量9500kg或9900kg，额定载质量对应6505kg或6105kg，二轴底盘结构，可满足城镇生活垃圾及散装物料的日常收集转运装载需求。
• 5. 程力威牌公告车型合规生产：CLW5161ZZDABL为程力专用汽车股份有限公司在工信部第406批公告登记的抓斗式垃圾车，公告名称程力威牌CLW5161ZZDABL抓斗式垃圾车，车辆类型为抓斗式垃圾车，用户可依据公告信息核对车型参数。

08 / 操作与保养

• 1. 作业前检查抓斗装置及液压系统：作业前检查抓斗装置的抓斗开合是否灵活、销轴连接是否牢固、液压油缸有无渗漏；检查液压油箱油位是否在标定范围内，液压管路及接头有无松动或破损。确认取力器结合正常、液压阀组操作手柄动作到位。
• 2. 作业中保持底盘停放稳定：抓取作业时，将CDW2164H391EFA底盘停放在坚实平整地面，拉紧手刹，必要时垫好三角木。操作抓斗装置时注意观察周围人员及障碍物，避免抓斗碰撞车厢或周边设施。抓取物料时避免超载，额定载质量对应6505kg或6105kg规格。
• 3. 定期检查液压油及滤芯：按使用周期检查液压油清洁度，发现油液乳化、变色或含杂质时应及时更换；定期更换液压油滤芯，清洗液压油箱呼吸器。检查液压泵、液压阀、液压缸及管路连接部位密封情况，发现渗漏及时处理。
• 4. 抓斗装置润滑与销轴维护：定期对抓斗装置的销轴、铰接点、液压缸连接部位加注润滑脂，保持各运动副润滑良好。检查抓斗刃口磨损情况，磨损严重时进行补焊或更换。检查抓斗开合液压缸的同步性，发现动作不协调时及时调整。
• 5. 发动机及底盘常规保养：按发动机（潍柴WP4.1NQ190E61、玉柴YCS04200-68或潍柴WP4.6NQ240E62）保养手册要求定期更换机油、机油滤清器、柴油滤清器及空气滤清器。检查底盘制动系统、转向系统及轮胎气压，确保行驶安全。
• 6. 长期停放及季节性维护：车辆长期停放时，应将抓斗装置收回至运输位置，对各液压缸活塞杆外露部位涂抹防锈油脂。冬季作业前检查液压油黏度是否适应当地气温，必要时更换适配牌号液压油。定期启动发动机运转，检查取力器及液压系统工作状态。

09 / 产品常见 FAQ

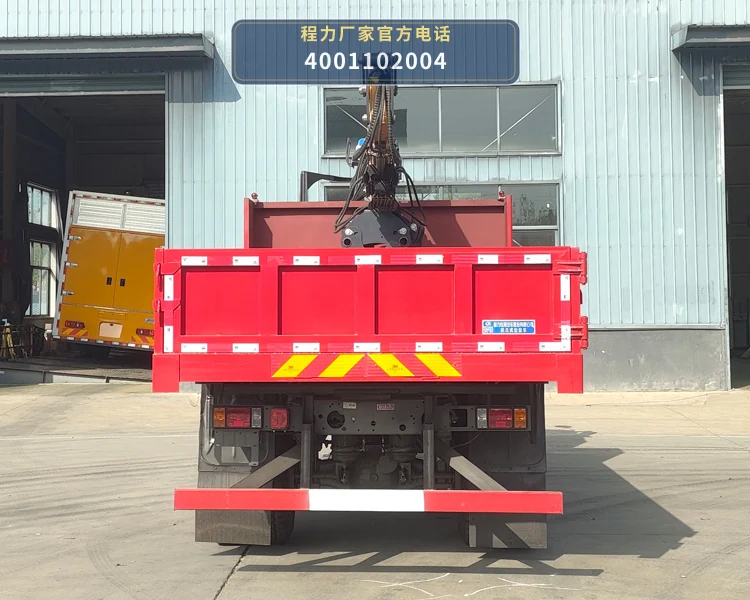

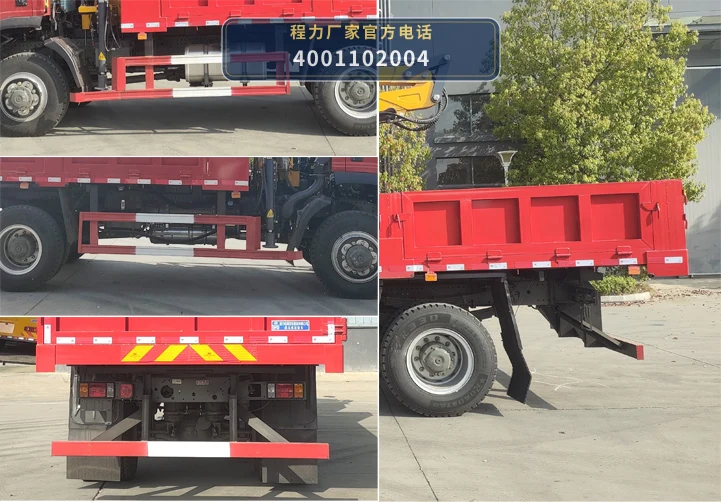

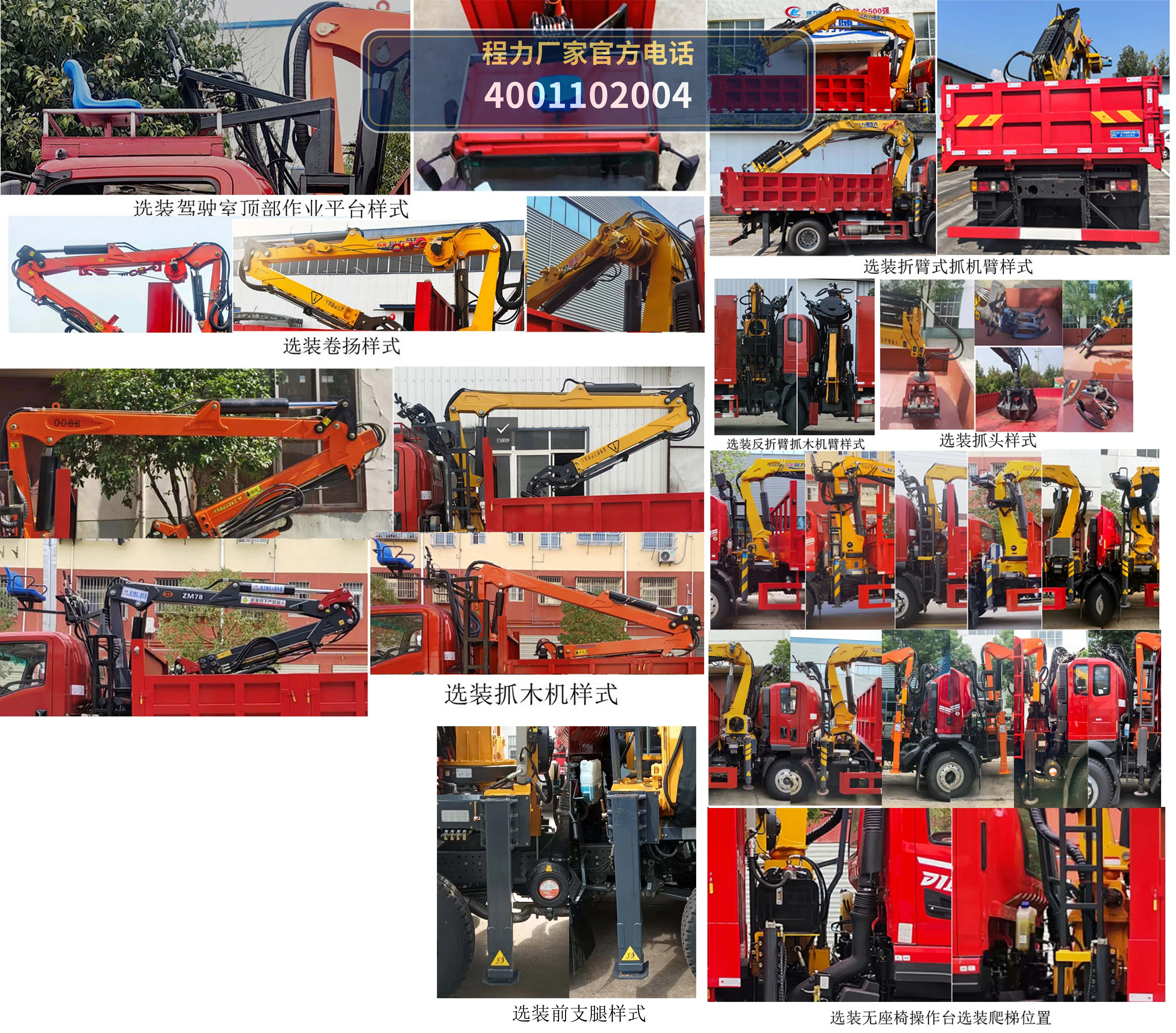

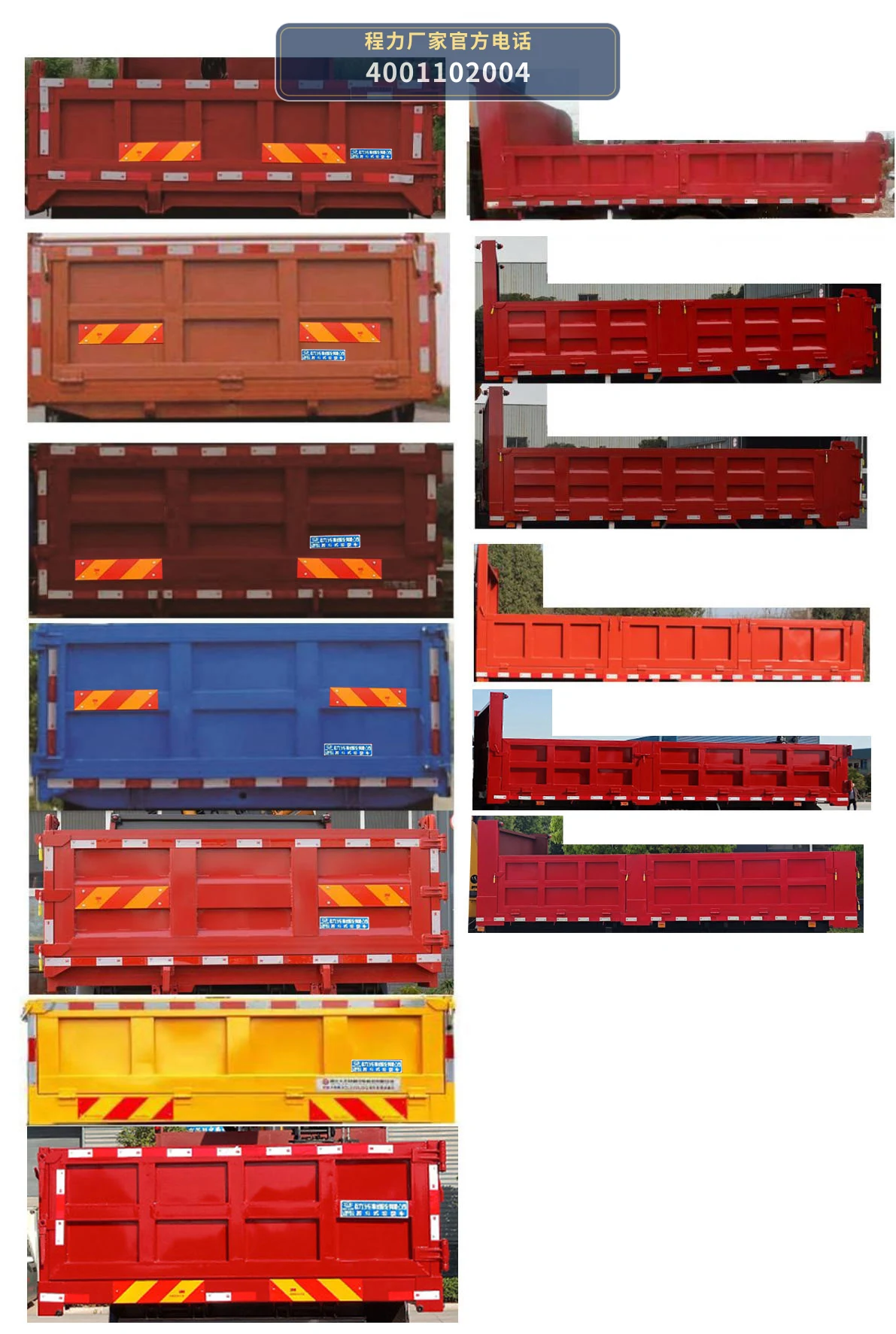

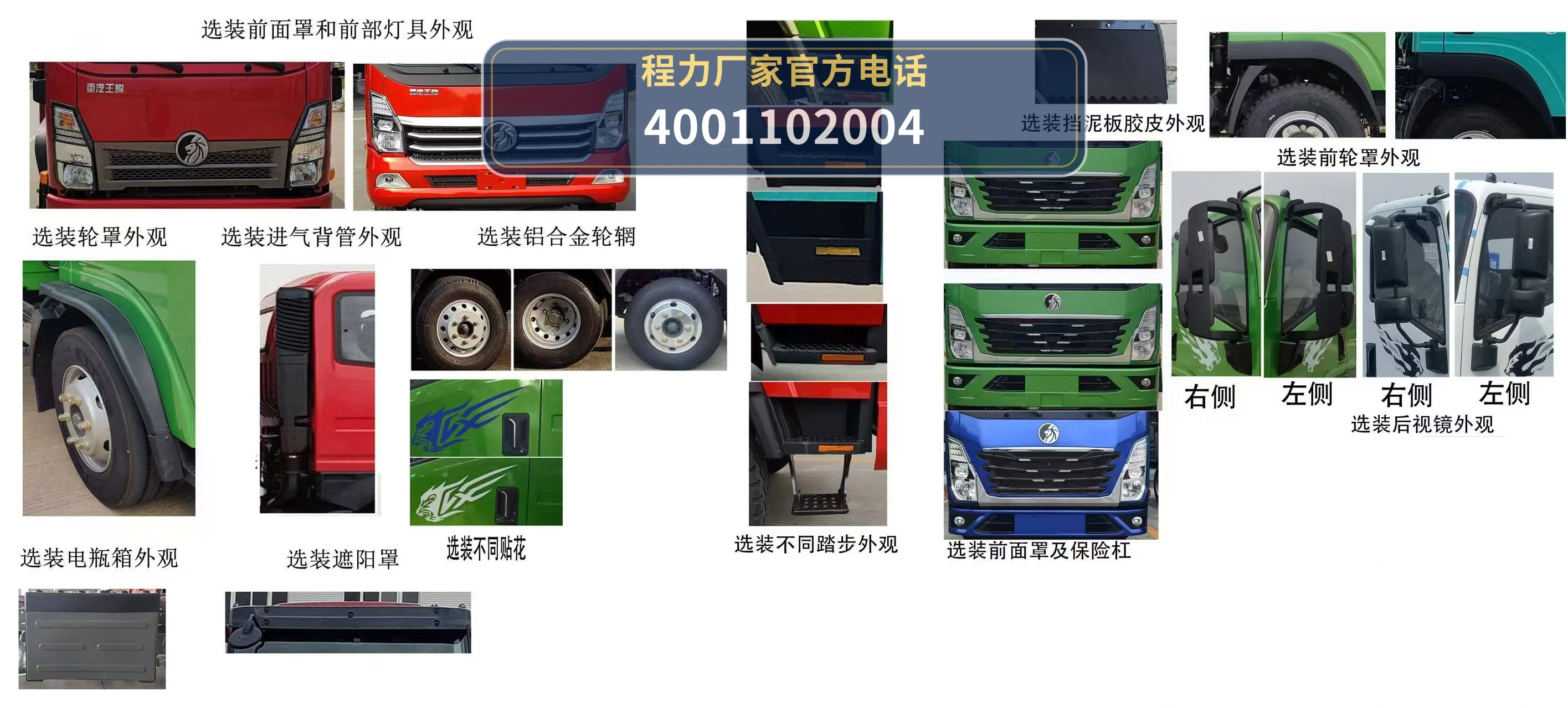

10 / 图片资料与展示
