CLW5120TWCCDP型江淮污水处理车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5120TWCCDP型江淮污水处理车以HFC1121P31K1C6ZS底盘为动力平台，发动机（D30TCIF2、Q28-156E60、B4.0NS6B170、HFC4DE2-2E或YCY30170-61）通过取力器驱动上装泵组工作。底盘总质量11920kg，轴距覆盖3845mm、4200mm、4550mm、4700mm多种规格，为罐体及作业装置提供承载基础。

作业时，控制系统操作泵组产生负压，通过管路与阀门将外部污水经吸污口抽入罐体；罐体作为储存与初步分离容器，实现污水与部分固形物的暂存。泵组与管路阀门的通断、流向由控制系统集中操作，完成抽吸、转运和排放的流程衔接。

到达指定排放点后，通过管路阀门切换排放通道，罐内污水在重力或泵压作用下排出，完成单次污水收集转运作业。上装各模块（罐体、泵组、管路与阀门、控制系统、作业装置）按抽吸—储存—排放的链路协同工作，适配公告用途中的污水处理作业场景。

06 / 适用作业场景

• 市政污水管网清淤与抽吸转运：CLW5120TWCCDP型污水处理车总质量11920kg，轴距可选3845/4200/4550/4700mm，适合进入城区道路及街巷开展污水管网检查井、沉淀井的污水抽吸与转运作业，罐体与泵组配合完成收集后运至指定处理点排放。
• 小区化粪池及隔油池清理：车辆上装配置罐体、泵组及管路阀门，可通过吸污管路对住宅小区、餐饮集中区的化粪池、隔油池进行污水抽吸，罐体暂存后转运至污水处理厂或指定消纳点排放，适配公告用途中的污水处理作业。
• 厂矿及园区污水池清运：针对工业企业、物流园区内部的污水收集池、沉淀池，CLW5120TWCCDP型污水处理车可利用泵组负压抽吸污水，罐体储存后按指定路线转运，减少人工清掏环节，适合厂区内部道路通行条件。
• 应急污水抽排与临时转运：在管网溢流、施工降水等临时性污水积存场景中，车辆可快速就位，通过泵组与管路阀门将积水抽入罐体并转运至允许排放点，总质量11920kg的底盘承载与多种轴距规格可适配不同现场道路条件。

07 / 产品核心优势

• 1. 多发动机配置适配不同需求：CLW5120TWCCDP型污水处理车可选装D30TCIF2（120kW/163PS）、Q28-156E60（115kW/156PS）、B4.0NS6B170（125kW/170PS）、HFC4DE2-2E（117kW/159PS）、YCY30170-61（125kW/170PS）五款发动机，排量覆盖2800ml至4000ml，用户可根据动力偏好与使用工况选择。
• 2. 轴距规格丰富，适应不同作业半径：底盘轴距覆盖3845mm、4200mm、4550mm、4700mm四种规格，对应整车长度7050mm或7100mm，可根据城区街巷、厂区道路及转运距离匹配轴距，兼顾通过性与罐体布置空间。
• 3. 上装模块化构成，作业链路完整：上装由罐体、泵组、管路与阀门、控制系统、作业装置五个模块构成，围绕抽吸—储存—排放的作业流程配置，各模块协同完成污水收集与转运，结构清晰便于日常操作与维护。
• 4. 总质量11920kg，承载与公告口径一致：公告总质量11920kg，整备质量11725kg，底盘型号HFC1121P31K1C6ZS，整车尺寸7050/7100×2350×3400/3470mm，参数口径统一，便于用户按实际载重与道路条件进行选型核算。
• 5. 公告免征状态明确：公告库标记该车型免征状态为“是”，燃油公告状态为“否”，环保状态未标注。用户可依据公告字段了解车辆属性，具体购置税减免及上牌手续按当地政策办理。

08 / 操作与保养

• 1. 作业前检查泵组与管路阀门：每次作业前检查泵组运转是否正常、管路有无破损或渗漏、阀门开关是否到位，确认吸污管路连接牢固，避免抽吸过程中出现漏气或堵塞。
• 2. 罐体及排放口检查：检查罐体外观有无变形或渗漏，排放口阀门启闭灵活，罐内无残留硬结物；作业后及时排空罐体并进行冲洗，防止污物沉积影响下次使用。
• 3. 控制系统操作规范：按控制系统操作说明进行泵组启停与阀门切换，抽吸和排放过程中观察压力及流量状态，避免超压或空转运行，发现异常及时停机检查。
• 4. 底盘与取力器日常维护：按底盘HFC1121P31K1C6ZS保养要求定期检查发动机机油、冷却液及取力器传动部件，确保取力器接合与分离正常，泵组驱动可靠。
• 5. 作业后管路清洗与存放：作业结束后用清水冲洗吸污管路、阀门及泵组过流部件，排尽管路内积水，将吸污软管盘放整齐，车辆停放于平整场地，为下次作业做好准备。

09 / 产品常见 FAQ

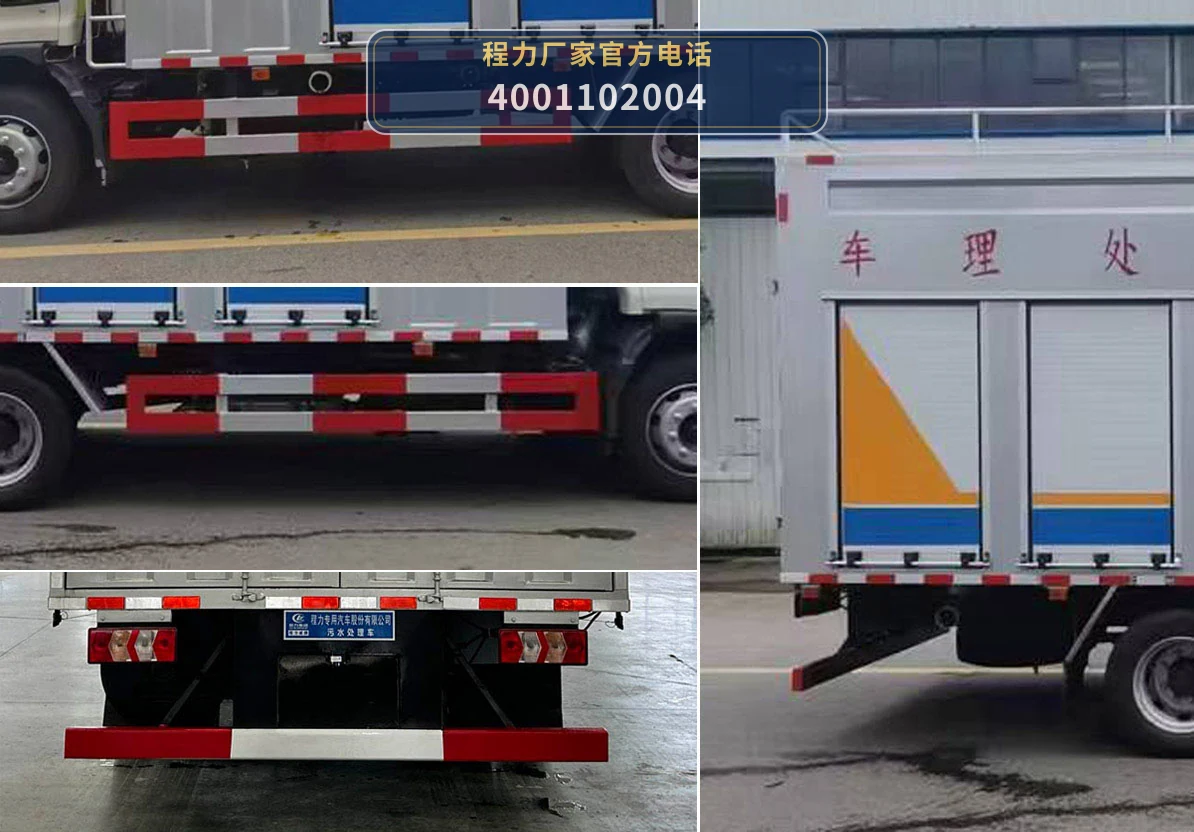

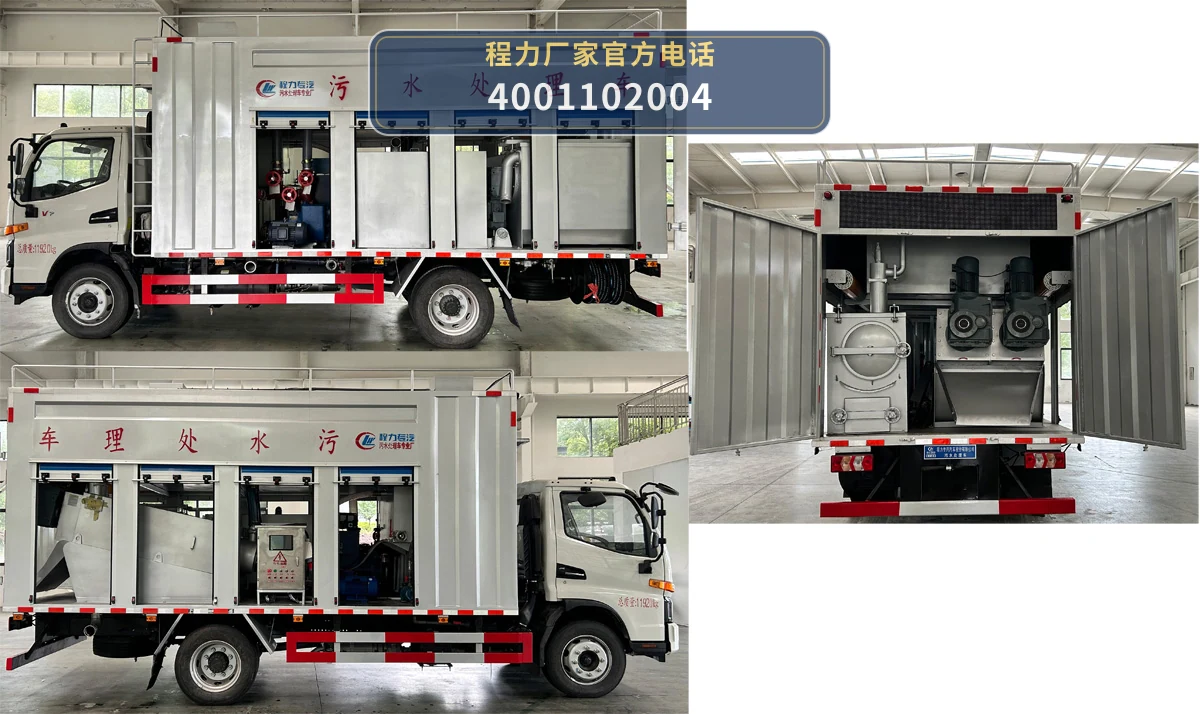

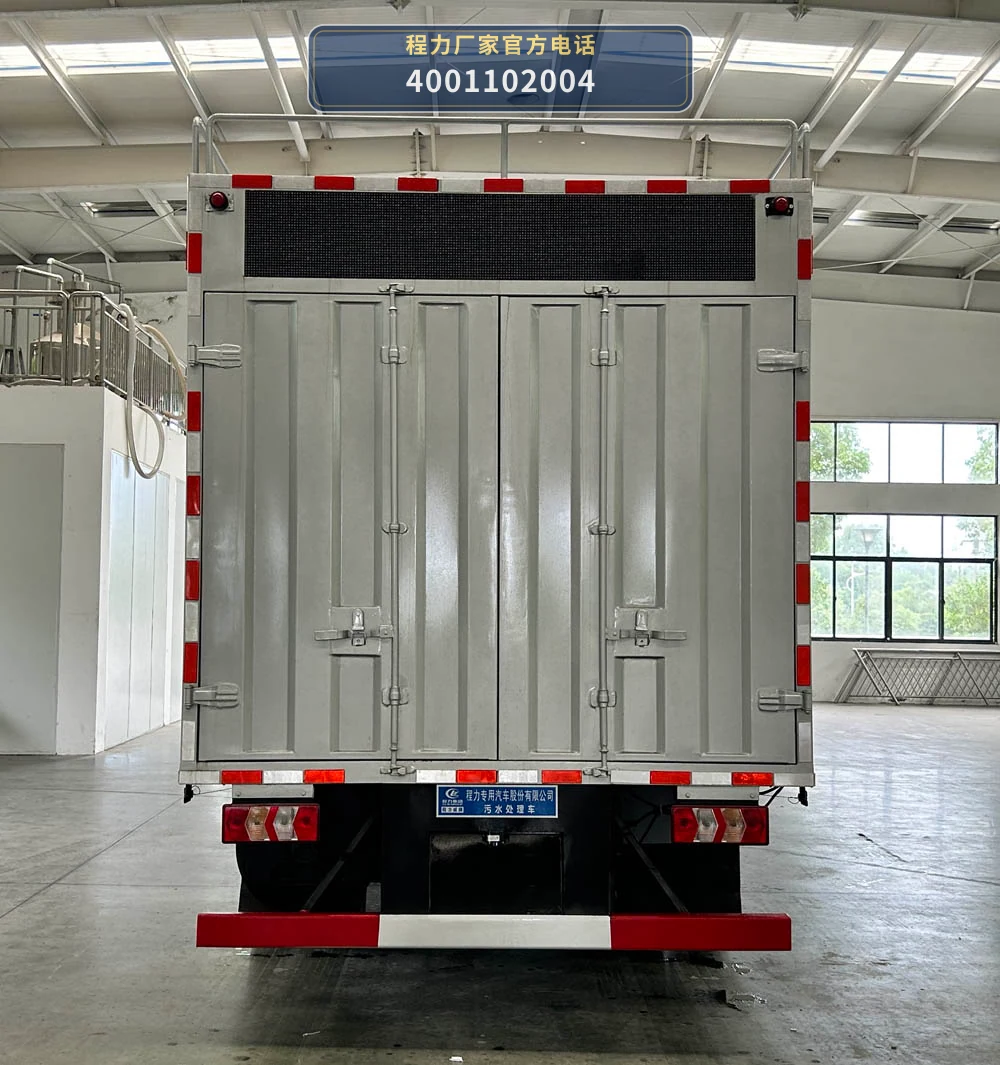

10 / 图片资料与展示
