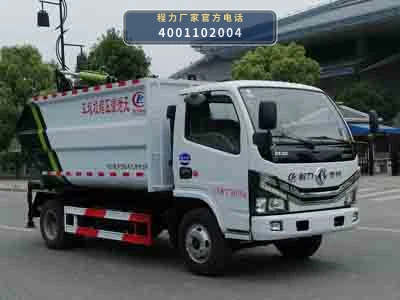

CLW5078ZZZ6型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5078ZZZ6型自装卸式垃圾车以EQ1075SJ3CDF底盘为动力平台，发动机（CY4BK461等）通过取力器驱动液压系统，为挂桶提升、箱体举升等动作提供动力。底盘总质量7360kg，整备质量4150kg，额定载质量3080kg，轴距覆盖2700/2950/3308/3600/3800/2800mm多种规格，外形尺寸5700×2100×2700mm（部分规格为5342、5092mm长度），公告批次401，环保状态为是。

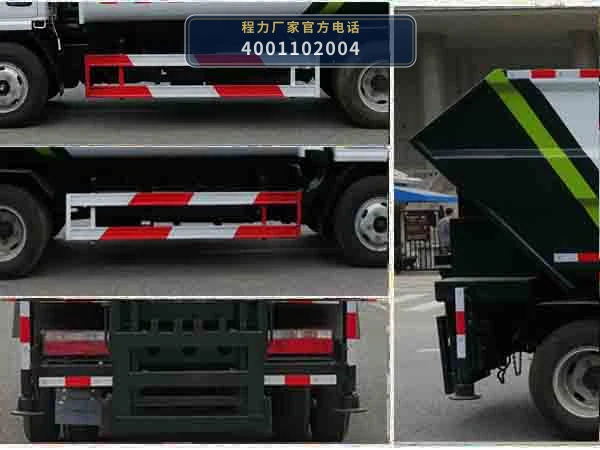

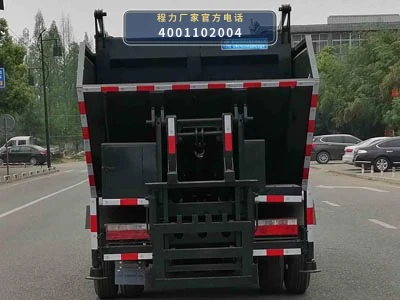

作业时，操作人员将标准垃圾桶推至车尾提升机构，液压油缸驱动挂桶架完成提升、翻转、倾倒动作，垃圾经投料口进入密闭垃圾箱。箱体顶部或侧部设有投料口，倾倒完成后挂桶架回落复位，箱体保持密闭，减少运输过程中的抛洒和异味扩散。

垃圾装满后，车辆转运至垃圾中转站或处理场，通过液压举升系统将箱体举升倾卸，完成卸料。整个作业流程由液压阀组控制，动作顺序为：挂桶提升→翻转倾倒→复位→转运→举升卸料，各动作由取力器驱动液压泵提供压力油，经多路阀分配至各执行油缸。

06 / 适用作业场景

• 居民小区生活垃圾挂桶收集：CLW5078ZZZ6型自装卸式垃圾车额定载质量3080kg，轴距2700/2800mm规格转弯半径较小，适合在居民小区内部道路进行标准垃圾桶的挂桶收集作业，配合小区物业垃圾桶布点完成日常清运。
• 城市主次干道沿街垃圾桶清运：车辆外形宽度2100mm，轴距3308/3600mm规格适合城市主次干道行驶，可沿街对标准垃圾桶进行自装卸收集，减少人工搬运环节，适用于环卫部门日常道路保洁配套的垃圾收集转运。
• 乡镇及城乡结合部垃圾转运：总质量7360kg、额定载质量3080kg的吨位配置，配合EQ1075SJ3CDF底盘，适合乡镇道路和城乡结合部路况，将分散垃圾桶收集点的生活垃圾转运至乡镇中转站或县级处理场。
• 商业街区与农贸市场垃圾收集：自装卸式垃圾车采用密闭箱体结构，挂桶倾倒作业可减少垃圾暴露时间，适用于商业街区、农贸市场等产生量集中、需要定时定点收集的场所，配合标准垃圾桶完成日常清运。
• 机关单位及学校园区垃圾清运：车辆轴距规格丰富（2700-3800mm），可根据园区道路条件选择合适轴距，环保状态为是，适合机关单位、学校园区等对排放和作业环境有要求的场所进行生活垃圾挂桶收集转运。

07 / 产品核心优势

• 1. 底盘平台成熟，轴距规格丰富：CLW5078ZZZ6采用EQ1075SJ3CDF底盘，轴距覆盖2700/2950/3308/3600/3800/2800mm多种规格，可根据实际道路条件和上装布置需求匹配，公告批次401，环保状态为是。
• 2. 吨位配置合理，载质量明确：总质量7360kg，整备质量4150kg，额定载质量3080kg，吨位匹配城市及乡镇生活垃圾收集转运的日常需求，公告参数清晰可查。
• 3. 发动机选择多样，适配不同需求：公告匹配CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60、D20TCIF11、ZD30D16-6N、M9T-600、Q23-136E60、Q23-132E60、Q25-152E60、YN25PLUS160B、D20TCIF61、YCY24155-61A、Q25N-152E60、ZD25D16-6D、Q25D-162E60、Q25A-150E60、Q23D-143E60、D2.5NS6B185H等多种发动机，用户可根据动力需求和当地排放要求选择。
• 4. 自装卸作业方式减少人工搬运：车辆配备挂桶提升机构，通过液压系统驱动完成垃圾桶的提升、翻转、倾倒和复位，减少环卫工人直接接触垃圾和人工搬运环节，适用于标准垃圾桶收集模式。
• 5. 密闭箱体结构，转运过程减少抛洒：垃圾箱采用密闭结构设计，投料口在倾倒完成后可关闭，运输过程中垃圾处于封闭状态，有助于减少沿途抛洒和异味扩散，适合城区和居民区垃圾转运作业。

08 / 操作与保养

• 1. 作业前检查液压系统：作业前检查CLW5078ZZZ6的液压油箱油位是否在标尺范围内，检查液压泵、多路阀、油缸及管路接头有无渗漏，确认取力器结合和分离正常，各操纵阀手柄处于中位。
• 2. 挂桶提升机构检查：检查挂桶架、提升链条或拉杆、翻转机构的连接销轴和紧固件是否松动，挂桶爪与标准垃圾桶的配合是否到位，润滑各铰接点，确保提升和翻转动作顺畅无卡滞。
• 3. 箱体及密封检查：检查垃圾箱体焊缝和投料口密封条是否完好，箱体举升油缸支座和锁止机构是否可靠，卸料门密封面有无磨损，发现密封条老化或破损应及时更换，保持箱体密闭性能。
• 4. 底盘日常维护：按EQ1075SJ3CDF底盘使用要求定期检查发动机机油、冷却液、制动液和轮胎气压，检查取力器与变速箱连接部位有无异响，按底盘保养手册规定周期更换机油和滤芯。
• 5. 作业后清洁与停放：每次作业结束后清理箱体内部残留垃圾和污水，冲洗挂桶机构和箱体外部，检查液压系统有无渗漏。车辆停放时将箱体回落至运输位置，操纵阀置于中位，取力器分离。
• 6. 定期检查电气与警示装置：定期检查车辆后部作业警示灯、倒车提示装置和液压系统压力表工作状态，确保作业时警示信号正常。检查各传感器和线束接头有无松动或破损。

09 / 产品常见 FAQ
