CLW5070ZYSBSL型程力威牌压缩式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

程力威牌CLW5070ZYSBSL压缩式垃圾车以EQ1075SJ3CDF底盘为动力平台，发动机（CY4BK461、CY4BK161、D20TCIF1等多款可选）通过取力器驱动液压油泵，将发动机动力转换为液压能，为压缩填装机构和推卸机构提供动力。整车总质量7360kg，公告外形尺寸覆盖6315mm至6860mm，轴距覆盖2700mm至3800mm，不同轴距配置对应不同的箱体与作业空间匹配关系。

作业时，液压系统按控制阀组指令依次动作：填装机构从垃圾收集口将生活垃圾刮入压缩腔，压缩推板在液压缸推动下对垃圾进行压缩减容，压缩后的垃圾被推入封闭箱体并逐步向后端堆积。箱体装满后，推卸机构通过多级液压缸将压缩垃圾整体推出，完成一次转运作业循环。

整个作业链路为：底盘取力→液压油泵→控制阀组→填装/压缩油缸→压缩推板→箱体收集→推卸油缸→垃圾排出。液压系统的压力与流量由底盘取力状态和阀组调节，压缩比与填装节拍受上装液压缸规格和箱体容积匹配影响，实际作业能力以实车配置为准。

06 / 适用作业场景

• 居民小区生活垃圾收集压缩：CLW5070ZYSBSL轴距覆盖2700mm至3800mm，其中2700mm、2800mm、2950mm等短轴距配置转弯半径较小，适合在居民小区内部道路和楼间通道通行，配合液压压缩填装机构对桶装生活垃圾进行收集和压缩减容，减少转运频次。
• 城市主次干道沿街垃圾收运：公告外形尺寸覆盖6315mm至6860mm，宽度2080mm至2100mm，可在城市主次干道沿街停靠作业，填装机构将沿街收集的生活垃圾压入箱体，压缩后单车装载量提升，适合环卫部门日常沿街收运线路使用。
• 垃圾转运站箱体周转与压缩转运：总质量7360kg、整备质量5500kg至6000kg，额定载质量1165kg至1730kg，适合在小型垃圾转运站与末端处理设施之间进行压缩垃圾的转运作业，推卸机构可将箱体内压缩垃圾整体推出，配合转运站卸料口完成对接。
• 乡镇及城乡结合部垃圾收运：底盘为EQ1075SJ3CDF，发动机可选CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等多款，轴距3308mm、3600mm、3800mm等较长配置适合乡镇道路和城乡结合部路况，用于生活垃圾的收集与压缩转运。

07 / 产品核心优势

• 1. 液压压缩填装，提升单车装载效率：CLW5070ZYSBSL采用液压压缩填装机构，生活垃圾在箱体内被压缩推板压缩减容，相比同吨位非压缩车型可减少转运趟次，适合生活垃圾收集压缩转运场景。
• 2. 多轴距多尺寸配置，适配不同作业道路：公告轴距覆盖2700mm、2800mm、2950mm、3308mm、3600mm、3800mm，外形尺寸覆盖6315mm至6860mm，短轴距适合小区窄路，长轴距适合乡镇和转运线路，用户可按作业道路条件匹配。
• 3. 发动机选择丰富，便于按路况匹配动力：公告发动机涵盖CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60、D20TCIF11、ZD30D16-6N、M9T-600、Q23-136E60、Q23-132E60、Q25-152E60、YN25PLUS160B、D20TCIF61、YCY24155-61A、Q25N-152E60、ZD25D16-6D、Q25D-162E60、Q25A-150E60、Q23D-143E60、D2.5NS6B185H等多款，可按当地排放要求和作业负载选择。

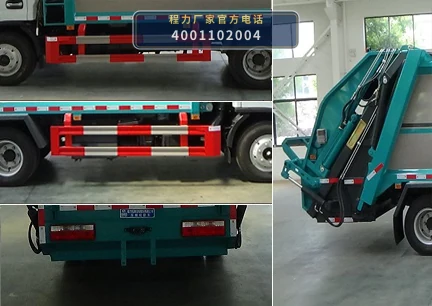

• 4. 推卸机构实现箱体整体卸料：上装配置推卸机构，通过液压油缸将压缩后的垃圾从箱体整体推出，卸料过程无需人工辅助，适合与转运站、处理场卸料口对接作业。
• 5. 总质量7360kg，蓝牌黄牌边界清晰：公告总质量7360kg，整备质量5500kg至6000kg，额定载质量1165kg至1730kg，采购时可结合当地上牌政策和驾驶证条件，按总质量边界选择对应配置。

08 / 操作与保养

• 1. 作业前检查液压油泵与取力器：启动底盘发动机后，检查取力器结合是否到位、液压油泵有无异响，确认液压油箱油位在标定范围内，观察油泵及管路接头有无渗漏。CLW5070ZYSBSL的压缩填装和推卸动作均依赖液压系统，取力器未完全结合时不得强行操作阀组。
• 2. 检查填装机构与压缩推板：作业前检查填装斗、刮板、滑板等填装机构部件有无变形或异物卡阻，确认压缩推板行程范围内无杂物。压缩推板在液压缸驱动下往复运动，若发现推板动作迟滞，应检查对应液压缸和换向阀。
• 3. 检查液压阀组与管路密封：定期检查多路换向阀、溢流阀、平衡阀等阀组的工作状态，查看高压软管和钢管接头有无老化、鼓包或渗油。液压管路承受压缩和推卸动作的压力冲击，发现渗漏应及时更换密封件或管件。
• 4. 检查推卸机构与箱体后门：推卸作业前确认箱体后门锁紧机构已解锁到位，推卸油缸动作时人员应远离箱体后端。作业后检查推卸油缸活塞杆有无拉伤、后门密封条有无破损，保持箱体内部清洁，避免残留垃圾腐蚀箱体。
• 5. 检查底盘与上装连接及轮胎状态：CLW5070ZYSBSL底盘为EQ1075SJ3CDF，定期检查副车架与底盘大梁的连接螺栓有无松动，检查轮胎气压和磨损情况。总质量7360kg，装载时应按额定载质量1165kg至1730kg控制，避免超载影响制动和行驶安全。
• 6. 定期更换液压油与滤芯：按液压系统保养要求定期更换液压油和回油滤芯，清洗油箱呼吸器。液压油污染会加速油泵和阀组磨损，影响压缩填装和推卸动作的平稳性，换油时应同步检查各液压缸密封状态。

09 / 产品常见 FAQ

10 / 图片资料与展示
