CLW5070TWJ6XL型程力威牌吸污净化车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5070TWJ6XL型程力威牌吸污净化车以东风EQ1075SJ3CDF底盘为动力平台，发动机可选CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等多款机型，通过取力器从底盘变速箱取力，驱动上装吸污净化装置中的真空泵或抽吸泵工作。整车总质量7360kg，轴距覆盖2700、2950、3308、3600、3800、2800mm多种规格，可根据作业场景匹配不同轴距底盘。

吸污作业时，真空泵对吸污罐体抽真空形成负压，通过吸污管路将化粪池、污水池、检查井内的液态污物吸入罐体；罐体满后关闭吸污阀，车辆行驶至指定排放点，通过排放阀或加压排送方式将污物排出。上装由吸污净化装置与底盘两大模块构成，管路、阀门、真空泵与罐体之间形成完整的抽吸—储存—排放链路。

净化作业环节，吸入罐体的污物在罐内进行沉淀分离，上层液体经净化处理后可按作业要求排放或回流，底部沉积物集中收集后运至指定处理场所。整个流程由底盘取力、真空泵抽吸、阀管路切换、罐体储存与排放几个动作串联完成，作业过程中车辆保持驻车稳定状态。

06 / 适用作业场景

• 市政排水管网吸污清淤：用于城市道路雨水井、污水检查井、排水管网的淤泥和液态污物抽吸清理。CLW5070TWJ6XL总质量7360kg、轴距可选2700-3800mm，车身尺寸覆盖5510-5990mm长度区间，适合在城区道路和街巷内通行作业，吸污净化装置可将井内污物抽入罐体后转运排放。
• 化粪池清理与转运：适用于居民小区、学校、医院、厂区化粪池的定期清理。车辆通过吸污管路将化粪池内粪液抽入罐体，满罐后运至污水处理厂或指定排放点排放，减少人工清掏环节。底盘可选CY4BK461、D20TCIF1、Q28-130E60等发动机，可根据当地排放要求和路况匹配动力配置。
• 污水池与沉淀池抽排：用于工业园区、养殖场、污水处理站内污水池、沉淀池的液态污物抽吸和转运。吸污净化装置通过真空负压方式将池内污物吸入罐体，罐体储存后集中运出，适用于池体位置固定、需要定期抽排的场所。
• 应急吸污与临时抽排：在管网堵塞溢流、雨季积水点污泥淤积等情况下，可调用该车进行临时吸污抽排作业。车辆轴距规格多、车身长度5510-5990mm，可根据现场道路条件选择合适底盘规格进场，配合吸污管路完成应急抽吸。

07 / 产品核心优势

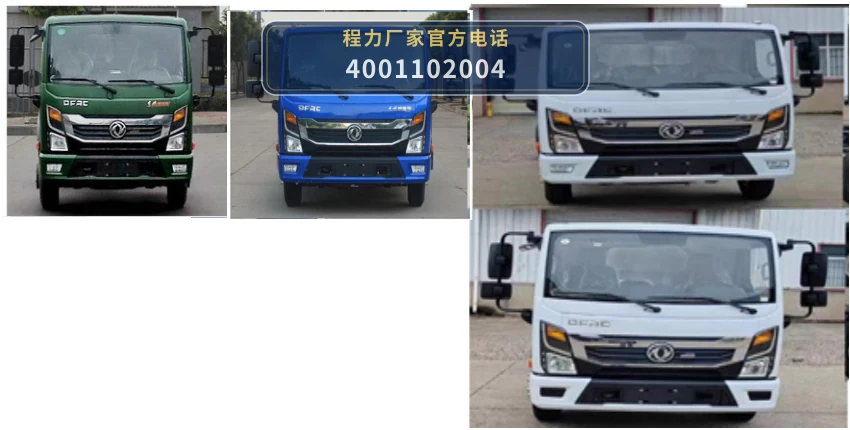

• 1. 东风EQ1075SJ3CDF底盘平台，轴距规格覆盖广：CLW5070TWJ6XL采用东风EQ1075SJ3CDF底盘，轴距覆盖2700、2950、3308、3600、3800、2800mm多种规格，可根据作业道路条件和上装布置需求匹配不同轴距，适应城区街巷与较宽道路的通行要求。
• 2. 多款发动机可选，动力匹配灵活：公告发动机覆盖CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60、D20TCIF11、ZD30D16-6N、M9T-600、Q23-136E60、Q23-132E60、Q25-152E60、YN25PLUS160B、D20TCIF61、YCY24155-61A、Q25N-152E60、ZD25D16-6D、Q25D-162E60、Q25A-150E60、Q23D-143E60、D2.5NS6B185H等多款机型，用户可根据当地排放要求和使用工况选择动力配置。
• 3. 总质量7360kg，整备质量7230/7165kg：整车总质量7360kg，整备质量按配置为7230kg或7165kg，属于轻型吸污净化车范畴，车身长度5510-5990mm、宽度2120-2320mm、高度2950-3150mm，适合在城区道路和居民区内开展吸污净化作业。

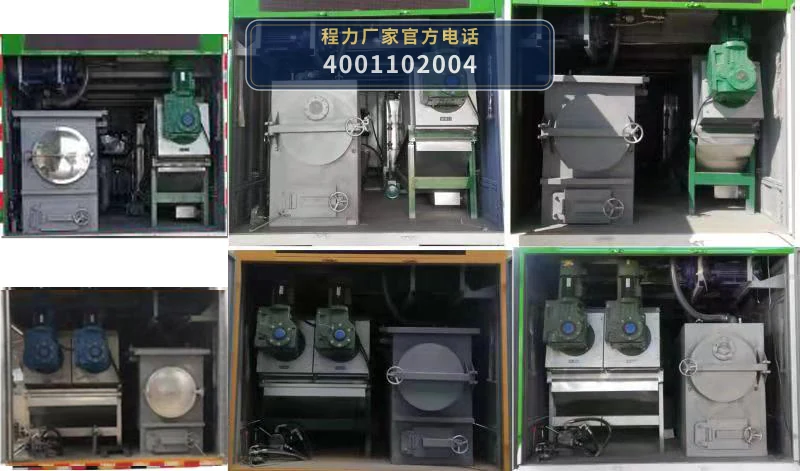

• 4. 吸污净化装置上装，抽吸与净化一体：上装由吸污净化装置构成，集成真空抽吸、罐体储存和净化处理功能，可在一次作业中完成污物抽吸、罐内沉淀分离和液体净化排放，减少车辆往返和中间转运环节。
• 5. 公告库标记免征为是、环保为是：该车型在公告库中免征状态标记为是、环保状态标记为是，车辆类型为吸污净化车，品牌为程力威牌，由程力专用汽车股份有限公司生产，公告批次383。具体免征和环保执行以当地主管部门核验为准。

08 / 操作与保养

• 1. 作业前检查吸污净化装置的真空泵与管路：作业前检查真空泵油位、皮带张紧度和吸污管路各接头密封情况，确认吸污阀、排放阀处于关闭状态，检查罐体人孔盖和密封圈是否完好，避免抽吸过程中漏气影响负压建立。
• 2. 取力器与底盘传动系统检查：启动底盘发动机后，检查取力器挂挡是否顺畅、传动轴连接是否牢固，确认真空泵运转方向正确、无异响。作业中注意观察底盘仪表，保持发动机在合适转速区间驱动上装设备。
• 3. 吸污作业中的阀门与液位观察：吸污过程中通过罐体液位观察装置监控罐内液位，接近满罐时及时关闭吸污阀、停止抽吸，防止污物进入真空泵管路。排放时先开启排放阀，确认排放口连接到位后再进行排放操作。
• 4. 净化环节的沉淀与排放操作：罐内污物静置沉淀后，按作业要求将上层液体经净化处理后排放，底部沉积物集中收集。排放液体时注意观察排放水质，按当地环保要求选择排放地点和方式。
• 5. 作业后清洗罐体与管路：每次作业结束后，用清水冲洗罐体内部、吸污管路和阀门，防止残留污物结垢堵塞管路。定期清理罐体底部沉积物，检查密封件老化情况，必要时更换密封圈和阀门。
• 6. 定期保养真空泵与底盘：按真空泵使用要求定期更换泵油、清洗滤芯，检查泵体磨损情况。底盘部分按东风EQ1075SJ3CDF底盘保养手册定期更换机油、机滤、空滤，检查制动系统和轮胎气压，确保行车与作业安全。
