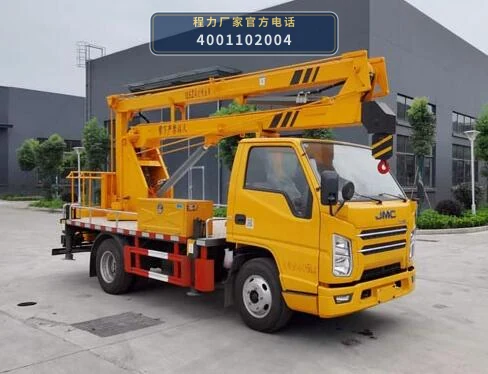

CLW5044JGK6HX型江铃高空作业车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5044JGK6HX型江铃高空作业车以江铃JX1041TC26底盘为动力平台，发动机JX4D30B6H或JX4D30D6H（排量2892ml，功率85kW/115PS）通过取力器驱动上装液压系统，将动力传递至液压泵，为作业臂架和支腿提供液压动力源。

作业时，操作人员通过控制阀组操纵液压油缸，驱动臂架实现举升、变幅和回转动作，将工作斗送至目标高度；支腿液压回路在作业前展开并支撑，支持整车在总质量4495kg状态下的作业稳定性。

上装液压系统由液压泵、多路换向阀、平衡阀、液压油缸及管路组成，实现臂架动作的平稳控制与负载保持；工作斗设有安全护栏和操作控制盒，作业人员可在斗内完成升降和微调操作。

整车外形尺寸5998×1980/2000/2050×2880/2950/3100mm，轴距2800mm，紧凑的底盘尺寸便于在厂区、社区道路等狭窄场地转场和就位。

06 / 适用作业场景

• 市政路灯与交通设施检修：适用于城市道路路灯、交通信号灯、监控探头等高处设施的安装与检修作业。整车总质量4495kg，轴距2800mm，外形长度5998mm，可在城市支路和社区道路就位，工作斗将作业人员送至设施高度进行维护。
• 厂区与园区高空设备维护：用于工厂车间、物流园区、商业综合体等场所的高空管道、照明、通风设备检修。底盘机动性较好，可在园区内部道路转场，液压支腿展开后提供稳定作业平台。
• 园林绿化与树木修剪辅助：可配合园林部门进行行道树修剪、枯枝清理等高空作业，工作斗为作业人员提供站立平台，减少攀爬风险。整车尺寸紧凑，适合在绿化带旁的道路边缘停靠作业。
• 电力与通信线路辅助维护：适用于低压电力线路、通信线缆的巡检和辅助维护作业，作业人员在工作斗内对线路附件进行检查和简单处理。需按电力作业安全规程操作，保持安全距离。

07 / 产品核心优势

• 1. 江铃底盘动力平台，机动性良好：采用江铃JX1041TC26底盘，轴距2800mm，外形长度5998mm，整车总质量4495kg，整备质量4365kg，适合在城市道路和厂区内部道路转场，就位灵活。
• 2. 双发动机配置可选，功率一致：公告覆盖JX4D30B6H和JX4D30D6H两款江铃发动机，排量均为2892ml，功率均为85kW/115PS，用户可根据当地供应和排放要求选择匹配机型。
• 3. 免征状态为是，环保状态为是：公告库标记该车型免征状态为是、环保状态为是，燃油公告状态为否，相关手续按公告字段和当地政策办理。
• 4. 液压支腿支撑，作业稳定性有保障：上装液压系统配备支腿回路，作业前展开支腿支撑地面，配合总质量4495kg的底盘，为臂架举升和工作斗作业提供稳定基础。
• 5. 工作斗操作控制，人机协同作业：工作斗内设有操作控制盒，作业人员可在斗内直接控制臂架升降和微调，减少上下往返，提升高处作业的连贯性。

08 / 操作与保养

• 1. 作业前检查液压系统与支腿：每次作业前检查液压泵、多路换向阀、平衡阀及液压管路有无渗漏，确认液压油位在标尺范围内；检查支腿液压缸和支腿盘是否完好，支腿展开后应支撑在坚实平整地面。
• 2. 检查臂架与工作斗连接部位：检查臂架各铰点销轴、连接螺栓有无松动，工作斗护栏和斗底有无变形或裂纹，工作斗与臂架连接销轴应转动灵活、无异常间隙。
• 3. 定期更换液压油和滤芯：按液压系统保养要求定期检查液压油清洁度，发现油液乳化、变色或杂质增多时及时更换；液压油滤芯按周期更换，更换后检查各接头密封性。
• 4. 底盘发动机按江铃保养规范维护：JX4D30B6H/JX4D30D6H发动机按江铃底盘保养手册要求更换机油、机油滤清器、空气滤清器，检查冷却液和皮带张紧度，支持取力器驱动液压泵时动力输出稳定。
• 5. 作业后收车与停放检查：作业结束后将臂架和工作斗复位至行驶状态，支腿完全收回并锁止，检查取力器是否脱开，车辆停放于平整场地，长期停放时定期启动发动机并操作臂架动作防止液压件锈蚀。

09 / 产品常见 FAQ

10 / 图片资料与展示
