CLH5160ZYSD6型压缩式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLH5160ZYSD6型压缩式垃圾车以EQ1165LJ9CDE底盘为动力平台，发动机通过取力器驱动液压油泵，将机械能转换为液压能，为压缩填装和推卸机构提供动力。底盘总质量16200kg，轴距覆盖3950mm至5600mm多种规格，公告可选装D4.0NS6B195、D4.5NS6B220、B6.2NS6B230、YCS04200-68、YCY30165-60、CY4SK761、B6.2NS6B210、YCY30170-60、D45TCIF1、D4.5NS6B240、D30TCIF1、H33-210E60、H33A-210E60等多款国六发动机，为不同作业负载和路况提供动力匹配空间。

作业时，操作人员通过多路换向阀控制液压油缸动作，驱动填装器中的刮板与滑板机构完成生活垃圾的压缩填装。垃圾经投料口进入压缩腔后，刮板将垃圾刮入压缩腔，滑板下行对垃圾进行压缩，压缩后的垃圾被推入垃圾箱体内，实现减容装载。液压系统通过油缸、油泵、多路阀和管路协同工作，完成垃圾的压缩与转移。

当垃圾箱体内垃圾装满后，车辆行驶至垃圾转运站或处理场，通过液压推卸油缸驱动推板，将压缩后的垃圾从箱体尾部推出，完成卸料。整个作业流程围绕液压压缩填装与推卸展开，实现生活垃圾从收集点到转运站的密闭压缩运输。

06 / 适用作业场景

• 城市居民小区生活垃圾收集：CLH5160ZYSD6型压缩式垃圾车轴距覆盖3950mm至5600mm，可匹配城市居民小区道路通行条件，用于小区垃圾桶装生活垃圾的收集与压缩。车辆在小区内定点收集垃圾后，通过液压压缩填装机构对垃圾进行减容，减少运输趟次。
• 城镇街道生活垃圾压缩转运：该车总质量16200kg，公告额定载质量覆盖5805kg至6370kg，适用于城镇街道生活垃圾的压缩转运作业。车辆沿街收集垃圾后，利用压缩填装机构将松散垃圾压缩减容，再运往垃圾转运站或处理场卸料。
• 垃圾中转站箱体对接转运：CLH5160ZYSD6型压缩式垃圾车可与垃圾中转站压缩箱体对接，将中转站内已压缩或待压缩的生活垃圾装入箱体，通过液压推卸机构完成卸料，适用于中转站与末端处理设施之间的垃圾转运环节。
• 商业街区及农贸市场垃圾收运：针对商业街区、农贸市场等生活垃圾产生量较大的场所，该车可选装D4.5NS6B220、B6.2NS6B230等较大功率发动机，配合液压压缩填装系统，对包装物、果蔬垃圾等生活垃圾进行压缩收集，减少垃圾体积。
• 环卫部门日常垃圾清运作业：该车公告用途为压缩式垃圾车，环保状态标记为是，适用于环卫部门日常生活垃圾清运作业。车辆采用密闭箱体结构，在收集和运输过程中减少垃圾散落和异味扩散，配合液压推卸机构在指定地点完成卸料。

07 / 产品核心优势

• 1. 液压压缩填装，提升垃圾装载效率：CLH5160ZYSD6型压缩式垃圾车采用液压压缩填装机构，通过刮板和滑板对生活垃圾进行压缩减容，公告总质量16200kg，额定载质量覆盖5805kg至6370kg，可在法规允许范围内提高单次运输的垃圾装载量。
• 2. 多轴距多发动机配置，适应不同作业路况：该车轴距覆盖3950mm、4500mm、4700mm、5000mm、5300mm、5600mm多种规格，公告可选装D4.0NS6B195、D4.5NS6B220、B6.2NS6B230、YCS04200-68、YCY30165-60、CY4SK761、B6.2NS6B210、YCY30170-60、D45TCIF1、D4.5NS6B240、D30TCIF1、H33-210E60、H33A-210E60等多款国六发动机，可根据城市道路条件、作业负载和当地排放要求进行匹配。
• 3. 液压推卸卸料，作业流程连贯：车辆配备液压推卸机构，垃圾箱体内压缩后的垃圾通过推板从箱体尾部推出，卸料过程由液压系统驱动，与压缩填装机构共用液压动力源，减少作业环节转换时间。
• 4. 密闭箱体结构，减少运输过程散落：CLH5160ZYSD6型压缩式垃圾车采用密闭式垃圾箱体，生活垃圾在压缩和运输过程中处于封闭状态，有助于减少垃圾散落、污水滴漏和异味扩散，适应城市环卫作业的环保要求。
• 5. 公告环保状态标记为是，满足排放管理要求：该车型公告环保状态标记为是，公告可选发动机均为国六排放阶段机型，适用于对机动车排放有管理要求的城市和区域开展生活垃圾压缩转运作业。

08 / 操作与保养

• 1. 作业前检查液压油泵、多路换向阀和油缸：作业前检查液压油泵、多路换向阀、压缩油缸和推卸油缸的外观及连接管路，确认无渗漏、无松动。检查液压油箱油位是否在标尺范围内，油液是否清洁。
• 2. 检查压缩填装机构刮板与滑板：检查填装器内刮板、滑板的磨损情况和动作灵活性，确认刮板刃口无严重变形或过度磨损，滑板导轨润滑良好，各连接销轴无松脱。
• 3. 检查推卸机构与箱体密封：检查推板油缸动作是否平稳，推板与箱体侧壁、底板的间隙是否正常。检查箱体尾部密封条和污水收集装置，确认密封条无破损、污水排放口畅通。
• 4. 定期更换液压油和滤芯：按照使用情况定期检查液压油品质，发现油液乳化、变色或杂质增多时及时更换。更换液压油时同步更换液压油滤芯，清洗油箱底部磁性放油塞。
• 5. 作业后清洁箱体与填装器：每次卸料后清理箱体内残留垃圾和污水，冲洗填装器投料口和压缩腔，防止垃圾腐蚀箱体。检查各油缸活塞杆表面有无划伤，必要时涂抹防锈油脂。
• 6. 定期检查底盘与取力器：按照EQ1165LJ9CDE底盘保养要求定期检查发动机、变速箱、制动系统和轮胎。检查取力器与变速箱连接是否可靠，取力器输出轴与液压油泵联轴器有无异常磨损。

09 / 产品常见 FAQ

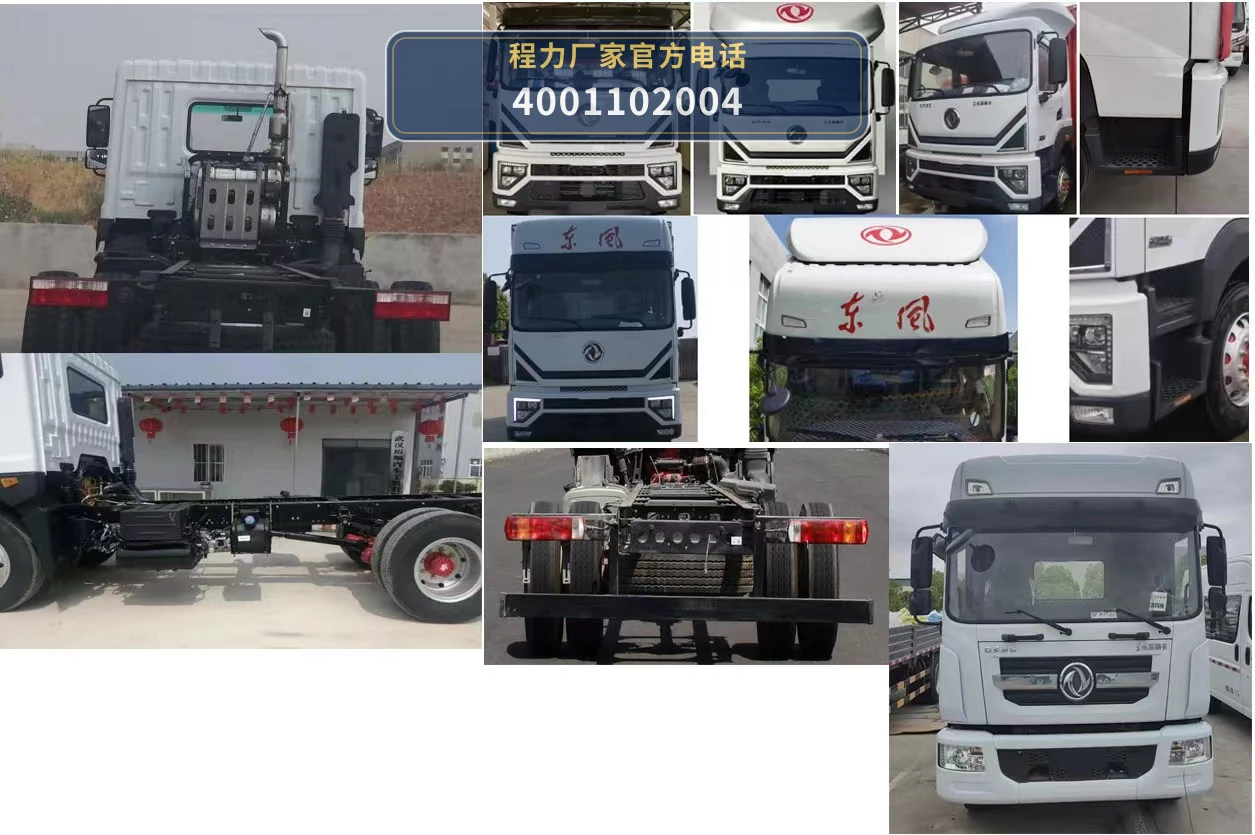

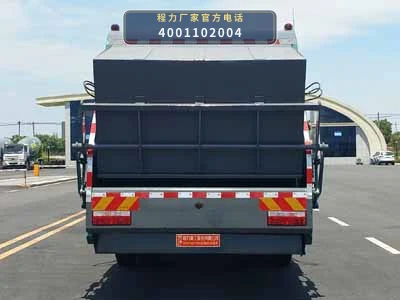

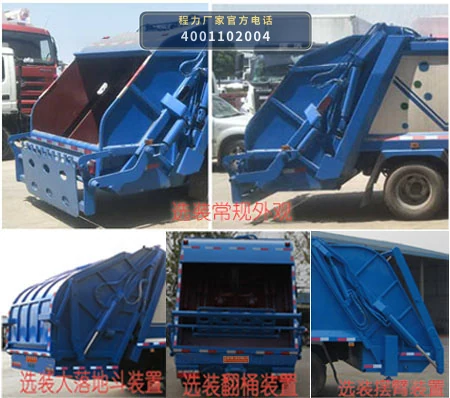

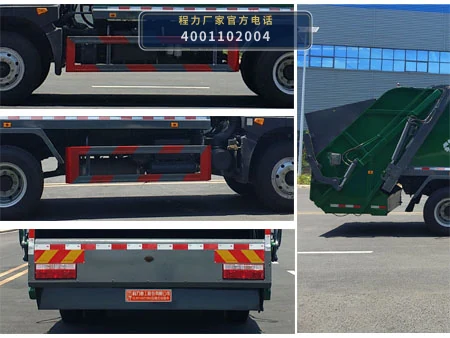

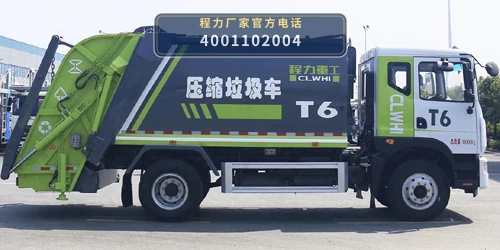

10 / 图片资料与展示
