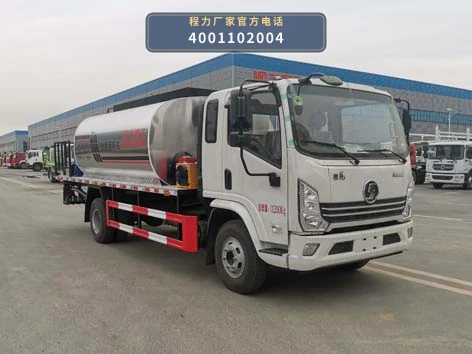

CLH5111GLQS6型陕汽德龙4.22方沥青洒布车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLH5111GLQS6型陕汽德龙4.22方沥青洒布车以YTQ1111KK421底盘为动力平台，发动机WP4.1NQ170E61或WP4.1NQ190E61通过取力器驱动沥青泵及液压系统，将罐体内4.22方沥青介质经管路输送至喷洒管，完成沥青洒布作业。整车总质量11200kg，轴距3800mm或4200mm，外形尺寸7880mm或7400mm×2440mm×2730mm，公告批次353。

作业时，沥青在罐体内经加热保温保持流动状态，由沥青泵加压后经阀门、管路进入喷洒管，喷洒管按设定宽度将沥青均匀洒布于路面。上装由罐体与底盘两大模块构成，罐体承担沥青储存与保温，底盘提供行驶动力与取力接口，二者通过副车架与管路系统连接。

洒布量通过阀门开度与车速配合调节，操作人员在驾驶室或侧操作平台控制喷洒启停。作业结束后，沥青泵与管路内残余沥青需及时用清洗介质循环清洗，防止凝固堵塞管路与喷嘴。

06 / 适用作业场景

• 公路沥青洒布施工：适用于公路新建、改建工程中透层油、粘层油的洒布作业，罐体容积4.22方，可满足中小型路段沥青洒布需求，公告用途为沥青洒布车。
• 市政道路养护：用于市政道路沥青路面养护中的沥青洒布，整车总质量11200kg、轴距3800mm或4200mm，可在城市道路条件下转场作业。
• 县乡道路沥青洒布：适用于县乡公路沥青洒布施工，外形尺寸7880mm或7400mm×2440mm×2730mm，车身尺寸适应一般县乡道路通行条件。
• 沥青路面封层作业：可用于沥青路面封层、雾封层等施工中的沥青洒布环节，罐体4.22方容积适合中小规模封层作业。

07 / 产品核心优势

• 1. 底盘动力平台适配沥青洒布作业：CLH5111GLQS6型沥青洒布车采用YTQ1111KK421底盘，配WP4.1NQ170E61或WP4.1NQ190E61发动机，总质量11200kg，轴距3800mm或4200mm，为沥青泵及液压系统提供取力动力。
• 2. 4.22方罐体容积匹配中小规模洒布：罐体容积4.22方，适合公路透层油、粘层油及市政养护等中小规模沥青洒布作业，减少中途补料频次。
• 3. 公告免征与环保状态标记：公告库标记免征为是、环保为是，车型已在工信部公告登记，公告批次353，车辆类型为沥青洒布车。
• 4. 双轴距规格适应不同路况：提供3800mm和4200mm两种轴距规格，外形尺寸对应7880mm和7400mm两种车长，可根据道路条件与上装布置需求匹配。
• 5. 罐体与底盘模块化上装结构：上装由罐体与底盘两大模块构成，罐体承担沥青储存保温，底盘提供行驶与取力接口，结构清晰便于日常检查与维护。

08 / 操作与保养

• 1. 作业前检查罐体与管路：作业前检查罐体保温层、沥青泵、阀门及喷洒管路是否完好，确认管路无泄漏、喷嘴无堵塞，核对罐内沥青温度是否满足洒布要求。
• 2. 作业中监控洒布状态：洒布过程中保持YTQ1111KK421底盘行驶平稳，观察沥青泵压力与喷洒管出料均匀性，按施工要求调节阀门开度与车速配合洒布量。
• 3. 作业后清洗管路与喷嘴：每次作业结束后及时用清洗介质循环清洗沥青泵、阀门、管路及喷洒管，防止残余沥青凝固造成堵塞，清洗后排放废液。
• 4. 定期检查取力器与液压系统：定期检查取力器连接、液压油位及液压管路密封情况，发现渗漏及时处理，确保沥青泵驱动正常。
• 5. 罐体与底盘常规保养：按底盘保养要求对WP4.1NQ170E61或WP4.1NQ190E61发动机进行机油、滤芯更换；检查罐体与副车架连接螺栓紧固情况，保持罐体外部清洁。

09 / 产品常见 FAQ

10 / 图片资料与展示
