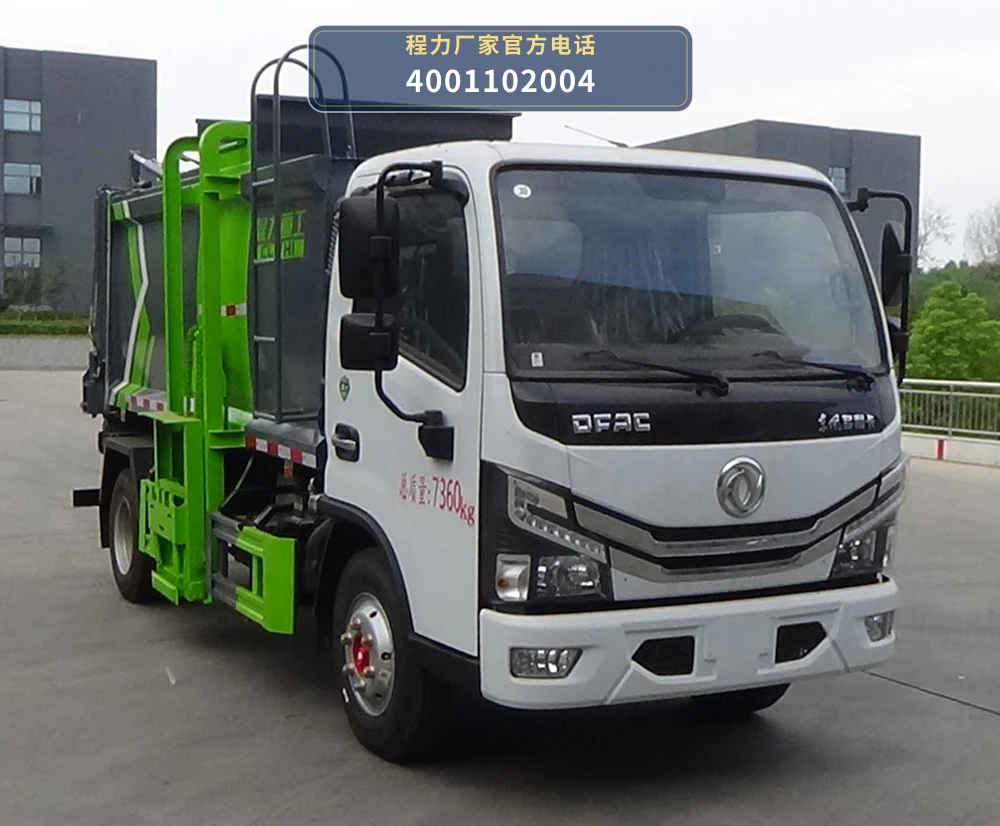

CLH5070ZZZASL型程力重工牌自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLH5070ZZZASL型自装卸式垃圾车以EQ1075SJ3CDF底盘为动力平台，发动机（CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等）通过取力器驱动上装液压系统，为挂桶提升、箱体举升与后门启闭提供动力。整车总质量7360kg，外形尺寸5770×2100×2760mm，轴距覆盖2700/2950/2800/3308/3600/3800mm，可根据收集点道路条件与转运站布局匹配轴距。

作业时，车辆停靠在垃圾桶摆放位置，操作人员将标准垃圾桶推入挂桶机构，液压油缸驱动提升臂将桶体举升并翻转，垃圾经投料口倒入密闭垃圾箱；投料完成后提升臂回落复位，箱体盖板闭合，减少运输过程中的抛洒与异味扩散。

垃圾箱装满后，车辆驶往转运站或处理场，通过液压举升油缸将箱体举升倾卸，或配合后门开启机构完成卸料；卸料完毕后箱体回落复位，车辆进入下一轮收集作业。整个过程由液压阀组集中控制，操作人员在驾驶室或车侧操作位完成挂桶、提升、倾倒、复位等动作。

06 / 适用作业场景

• 居民小区桶装生活垃圾收集：CLH5070ZZZASL型自装卸式垃圾车轴距可选2700/2950/2800mm，外形宽度2100mm，适合进出居民小区内部道路，对小区内分散摆放的标准垃圾桶进行挂桶提升、密闭收集，减少人工搬运环节。
• 城市街巷与商业街区垃圾巡收：车辆总质量7360kg，额定载质量3005/3070kg，可在城市街巷、商业街区按线路巡回收运桶装生活垃圾，挂桶机构配合密闭箱体，降低运输途中垃圾散落和气味外溢。
• 乡镇及农村生活垃圾转运：轴距覆盖2700/2950/2800/3308/3600/3800mm，可根据乡镇道路宽度和转运站位置选择合适轴距，将村庄收集点的桶装垃圾集中转运至乡镇转运站或处理设施。
• 机关单位与学校医院周边垃圾收集：环保状态标记为是，车辆可用于机关单位、学校、医院周边等对排放和作业环境有要求的区域，对桶装生活垃圾进行定时定点收集转运。
• 垃圾中转站箱体周转与短驳：车辆配备挂桶提升与箱体举升卸料机构，可在垃圾中转站与处理场之间进行桶装垃圾的短途驳运和箱体周转，配合中转站压缩设备完成垃圾集中转运。

07 / 产品核心优势

• 1. 底盘轴距覆盖广，适配多种收集道路：CLH5070ZZZASL采用EQ1075SJ3CDF底盘，轴距可选2700/2950/2800/3308/3600/3800mm，外形尺寸5770×2100×2760mm，可根据小区道路、街巷宽度和转运站布局匹配轴距，提升车辆在狭窄收集点的通过性。
• 2. 多款发动机可选，动力匹配灵活：公告覆盖CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等多款发动机，用户可根据当地排放要求、使用习惯和售后网络选择匹配动力。
• 3. 总质量7360kg，载质量利用合理：整车总质量7360kg，整备质量4160kg，额定载质量3005/3070kg，在7吨级蓝牌/黄牌自装卸式垃圾车中具备合理的载质量配置，适合桶装生活垃圾的日常收集转运。
• 4. 挂桶提升与密闭箱体配合，减少二次污染：上装由挂桶提升机构、密闭垃圾箱、液压举升卸料机构等组成，作业时垃圾桶经提升翻转倒入密闭箱体，箱体盖板闭合后运输，有助于减少垃圾抛洒和异味扩散。
• 5. 环保状态标记为是，满足排放管理要求：公告环保状态标记为是，车辆可匹配满足当前排放要求的发动机，适用于对车辆排放状态有管理要求的城镇环卫收集转运作业。

08 / 操作与保养

• 1. 作业前检查挂桶机构与液压系统：作业前检查CLH5070ZZZASL的挂桶提升臂、抓桶爪、翻转架是否变形或松动，检查液压油缸、油管接头、多路阀有无渗漏，确认液压油箱油位在标尺范围内，各操纵手柄动作正常。
• 2. 挂桶提升作业时保持车辆稳定：挂桶提升时，将EQ1075SJ3CDF底盘停放在平整坚实路面，拉紧驻车制动，确认垃圾桶与挂桶机构对位准确后再操作提升，避免桶体偏斜或超载提升造成机构损伤。
• 3. 定期检查箱体密封与后门锁紧：定期检查垃圾箱体焊缝、投料口盖板、后门密封条和后门锁紧机构，发现密封条老化、盖板闭合不严或锁紧松动应及时更换调整，保持箱体密闭状态。
• 4. 液压油与滤芯按周期更换：按使用说明书要求定期检查液压油清洁度，按时更换液压油和回油滤芯；在粉尘较大或连续作业环境下，应缩短滤芯检查周期，防止杂质进入液压系统影响油缸和阀组动作。
• 5. 卸料后检查举升机构复位：箱体举升卸料完成后，确认举升油缸、箱体回落到位，后门锁紧可靠，再驶离卸料点；定期检查举升支座、销轴和润滑点，按周期加注润滑脂。
• 6. 底盘按EQ1075SJ3CDF保养要求维护：底盘部分按EQ1075SJ3CDF底盘保养手册要求，定期检查发动机机油、冷却液、制动系统、轮胎气压和灯光信号，保持车辆行驶与作业安全。

09 / 产品常见 FAQ

10 / 图片资料与展示
