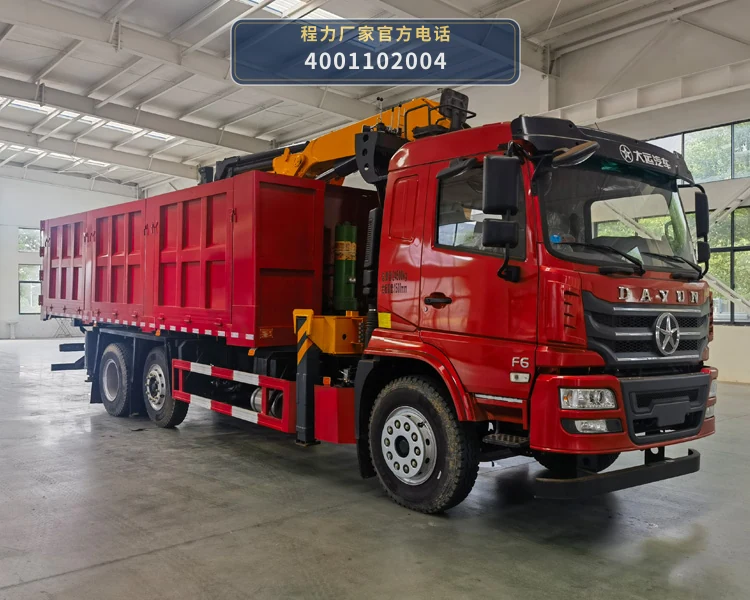

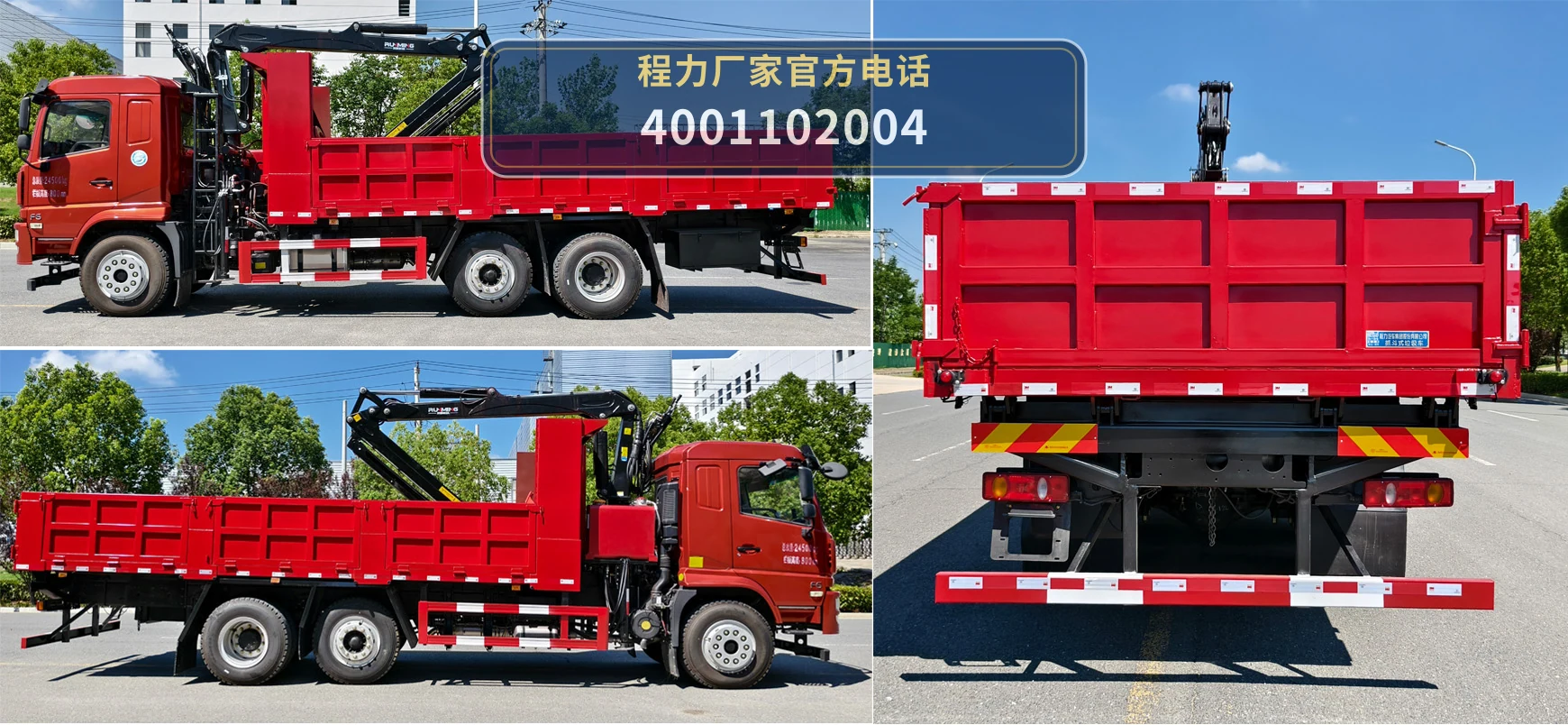

CL5240ZZDBBD型抓斗式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5240ZZDBBD型抓斗式垃圾车以DYQ1242D6CA底盘为动力平台，发动机可选YCK05230-60、YCK05240-60、YCS06245-60A、YCS06270-60，通过取力器将底盘动力输出至上装液压系统，驱动抓斗装置完成垃圾抓取与转运作业。整车总质量24500kg，轴距为4300+1300mm或4700+1300mm，三轴布置，公告外形尺寸覆盖9830mm至10750mm多个长度规格，宽度2550/2520/2470mm，高度3850/3750/3650mm。

作业时，抓斗装置在液压油缸与回转机构配合下完成开合、升降和回转动作，将生活垃圾、大件垃圾等物料抓入车厢或转运容器内。抓斗的抓取、提升、回转、卸料各动作由液压阀组控制，操作人员在驾驶室或操作位通过控制手柄完成动作切换，实现抓取—提升—回转—卸料—复位循环。

上装由抓斗装置与底盘两部分构成，抓斗装置安装于底盘车架上，随底盘行驶至作业点后开展抓取作业。底盘提供行驶动力与取力输出，抓斗装置完成物料抓取与转运，两者配合实现垃圾收集转运的完整作业链路。

06 / 适用作业场景

• 生活垃圾收集转运：适用于城镇生活垃圾收集点、转运站的垃圾抓取与转运作业。CL5240ZZDBBD总质量24500kg，三轴底盘承载稳定，抓斗装置可对散装、袋装生活垃圾进行抓取装运，配合转运车辆完成垃圾中转。
• 大件垃圾抓取清运：针对废旧家具、树枝、包装物等大件垃圾，抓斗装置可完成抓取、提升和装车作业，减少人工搬运环节。轴距4300+1300mm或4700+1300mm的底盘布置，适合在城区道路和垃圾中转站内通行作业。
• 垃圾中转站箱体周转：在垃圾中转站内，CL5240ZZDBBD可利用抓斗装置对中转箱体、散装垃圾进行抓取和转运，配合站内压缩或转运设备完成垃圾的集中处理。整车外形尺寸覆盖9830mm至10750mm，可根据站内场地条件选择合适规格。
• 环卫应急清运：在节假日、市容整治等垃圾量集中时段，抓斗式垃圾车可投入应急清运，对堆积垃圾进行快速抓取装运。底盘可选YCK05230-60、YCK05240-60、YCS06245-60A、YCS06270-60多款发动机，动力配置可按作业强度匹配。

07 / 产品核心优势

• 1. 抓斗装置实现机械化抓取：CL5240ZZDBBD上装配置抓斗装置，通过液压系统驱动抓斗完成开合、升降和回转动作，可对生活垃圾、大件垃圾进行抓取装运，减少人工搬运环节。
• 2. 三轴底盘承载稳定：采用DYQ1242D6CA底盘，三轴布置，轴距4300+1300mm或4700+1300mm，总质量24500kg，整备质量覆盖15050kg至16550kg，额定载质量覆盖7755kg至9320kg，可满足垃圾抓取转运的承载需求。
• 3. 多发动机配置可选：公告可选YCK05230-60、YCK05240-60、YCS06245-60A、YCS06270-60多款发动机，用户可根据作业强度、路况条件和当地排放要求匹配动力配置。
• 4. 外形尺寸规格丰富：公告外形尺寸长度覆盖9830mm、9980mm、10130mm、10450mm、10600mm、10750mm，宽度2550/2520/2470mm，高度3850/3750/3650mm，可根据作业场地和通行条件选择合适规格。
• 5. 公告批次398：CL5240ZZDBBD抓斗式垃圾车列入工信部《道路机动车辆生产企业及产品公告》第398批次，公告名称为程力牌CL5240ZZDBBD抓斗式垃圾车，车辆类型为抓斗式垃圾车。

08 / 操作与保养

• 1. 作业前检查抓斗装置：作业前检查抓斗装置的抓斗开合是否灵活、销轴连接是否牢固、液压油缸有无渗漏，确认抓斗装置与底盘车架连接螺栓紧固。检查液压油箱油位和液压管路接头密封情况。
• 2. 检查底盘与取力系统：检查DYQ1242D6CA底盘发动机机油、冷却液、燃油量，确认取力器结合与分离正常。检查底盘制动、转向、灯光信号，确认三轴轮胎气压符合要求。
• 3. 液压系统维护：定期检查液压泵、液压阀组、液压油缸和液压管路，清理液压油滤芯，按周期更换液压油。发现液压管路老化、接头渗漏应及时处理，保持液压系统清洁。
• 4. 抓斗装置润滑与保养：定期对抓斗装置的销轴、回转支承、油缸铰点加注润滑脂，检查抓斗刃口磨损情况，磨损严重时进行修磨或更换。作业后清理抓斗上残留垃圾，保持装置清洁。
• 5. 作业后检查与停放：作业结束后将抓斗装置复位至运输状态，关闭取力器，检查液压系统有无渗漏。车辆停放于平整场地，拉紧手刹，按底盘要求进行日常保养。

09 / 产品常见 FAQ

10 / 图片资料与展示
