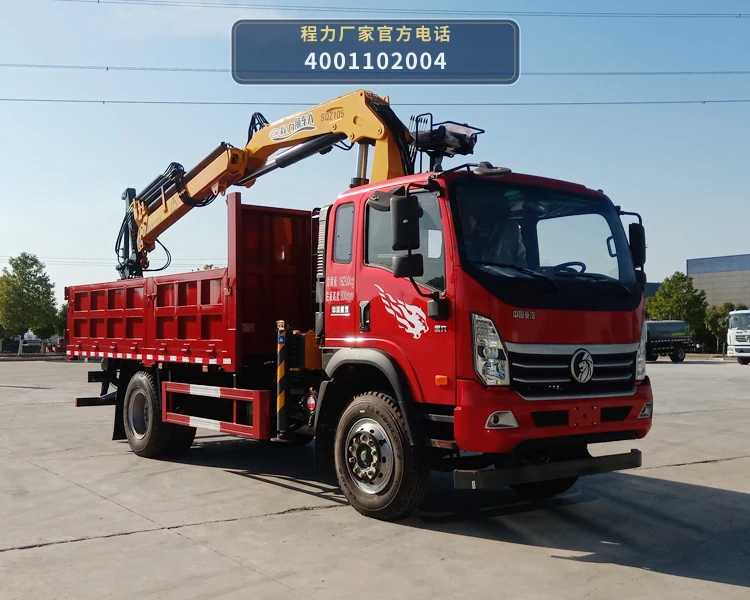

CL5160ZZD6BL型抓斗式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

程力牌CL5160ZZD6BL抓斗式垃圾车以CDW1160HA1R6底盘为动力平台，发动机（可选WP4.1NQ190E61、D43TCIF1、WP4.6NQ220E61、WP4.6NQ220E61A、WP3NQ160E61、WP4.6NQ220E62、WP3NQ170E62、YCDV3663-180、WP4.6NQ240E62、YCS04220-61A、YCS04200-68、YCS04240-66、YCS04220-66、WP4.1NQ200E62等型号）通过取力器驱动液压系统，为抓斗作业装置提供动力。整车总质量16200kg，轴距覆盖3600mm至5000mm多种规格，外形长度6420mm至8250mm，可根据作业场景匹配不同轴距底盘。

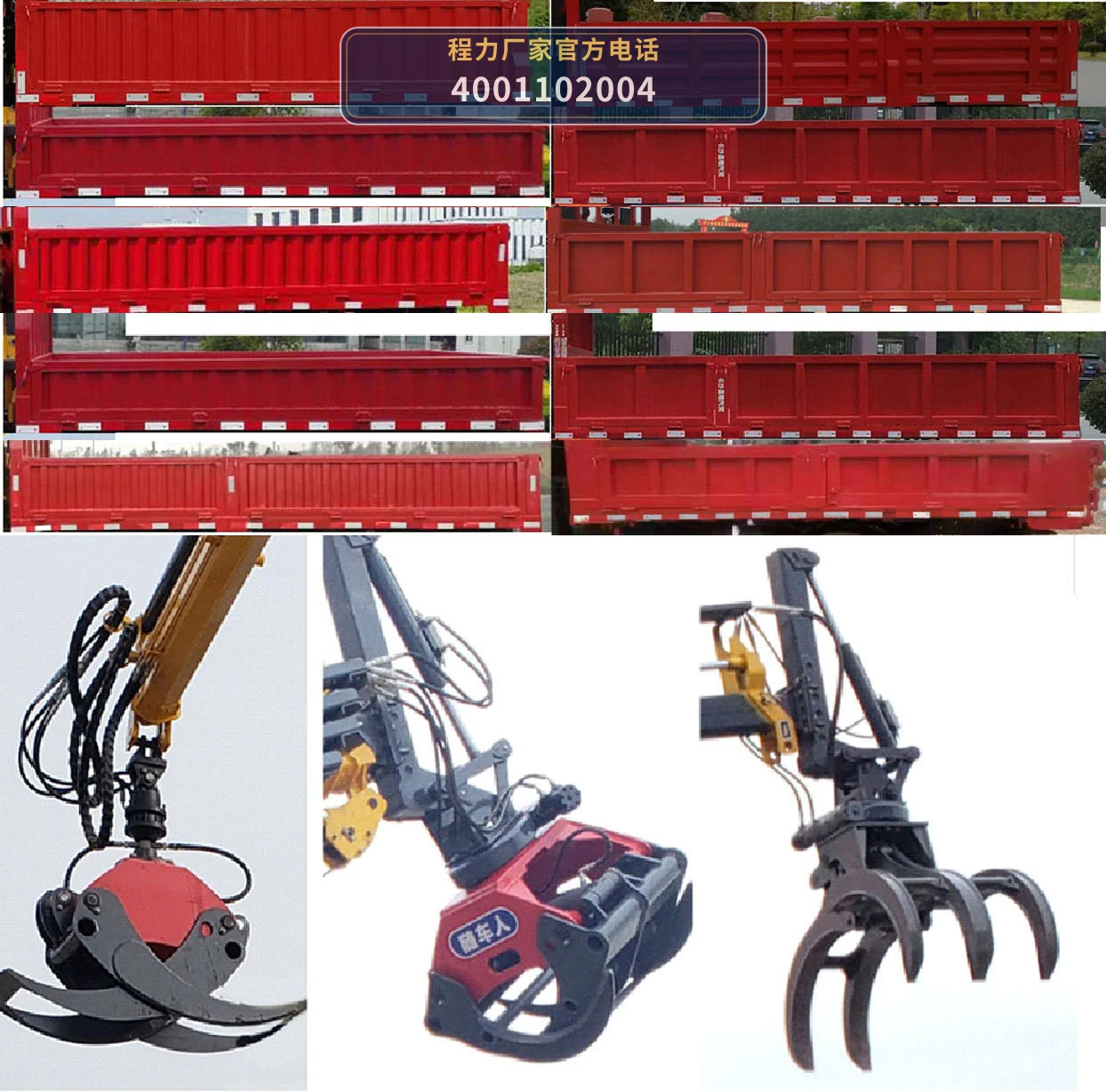

作业时，操作人员通过液压控制阀组操纵抓斗臂架动作，抓斗完成对垃圾的抓取、提升和卸料。抓斗作业装置安装在底盘后部或侧部，通过液压油缸实现抓斗的张开、闭合、升降和回转，将生活垃圾、桶装垃圾等抓入垃圾箱或转运车辆中。

抓斗抓取的垃圾进入随车垃圾箱（或直接卸入转运容器），完成收集动作。液压系统由取力器、液压泵、控制阀、油缸和管路组成，实现抓斗动作的平稳控制。车辆转场时，抓斗臂架收回至运输状态，满足道路行驶要求。

06 / 适用作业场景

• 城市社区生活垃圾收集：CL5160ZZD6BL抓斗式垃圾车总质量16200kg，轴距可选3600mm至5000mm，适合在城区居民小区、背街小巷等区域进行袋装或桶装生活垃圾的抓取收集作业，抓斗装置可减少人工搬运。
• 乡镇垃圾中转站转运：该车公告用途为抓斗式垃圾车，上装抓斗作业装置可用于乡镇垃圾中转站内垃圾的抓取、装车和转运，配合不同轴距底盘（3600-5000mm）适应乡镇道路条件。
• 农贸市场及商业街区垃圾清理：抓斗式垃圾车可对农贸市场、商业街区产生的果蔬垃圾、包装废弃物等进行抓取收集，总质量16200kg，额定载质量6425kg或7225kg（视配置），满足日常清运需求。
• 环卫部门垃圾收集作业：适用于环卫部门对道路两侧、公共区域垃圾收集点进行机械化抓取作业，抓斗装置由液压系统驱动，降低环卫工人劳动强度。

07 / 产品核心优势

• 1. 抓斗作业装置实现机械化抓取：CL5160ZZD6BL上装为抓斗作业装置，通过液压系统驱动抓斗完成垃圾抓取、提升和卸料，减少人工直接接触垃圾，提升收集效率。
• 2. 多款国六发动机可选，动力覆盖广：公告可选WP4.1NQ190E61（140kW/190PS）、D43TCIF1（151kW/205PS）、WP4.6NQ220E61（162kW/220PS）、WP4.6NQ240E62（177kW/240PS）、YCS04240-66（173kW/235PS）等多款发动机，功率覆盖118kW至177kW，满足不同地区排放和动力需求。
• 3. 轴距覆盖3600-5000mm，适应多种路况：底盘轴距提供3600mm、3900mm、4200mm、4500mm、4700mm、5000mm多种选择，外形长度6420mm至8250mm，可根据城区狭窄道路或乡镇路况匹配合适轴距，提升通行适应性。
• 4. 总质量16200kg，载质量满足日常清运：整车总质量16200kg，整备质量9580kg或8780kg，额定载质量6425kg或7225kg（视配置），可满足社区、乡镇垃圾收集转运的装载需求。
• 5. 环保状态为是，符合排放管理要求：公告环保状态标记为“是”，车辆排放控制符合国家环保信息公开相关要求，适用于对排放有要求的环卫作业场景。

08 / 操作与保养

• 1. 作业前检查抓斗及液压系统：作业前检查抓斗作业装置的抓斗开合是否灵活、销轴有无松动、液压油缸及管路有无渗漏，确认液压油位在正常范围。检查取力器挂挡是否到位，确保液压泵正常供油。
• 2. 抓斗作业时注意底盘停放稳定：抓取垃圾时，将CDW1160HA1R6底盘停放在平整坚实路面，拉紧手刹，必要时垫好轮挡。操作抓斗回转和升降时注意周围人员及障碍物，避免抓斗碰撞垃圾箱或建筑物。
• 3. 定期检查液压油清洁度与滤芯：定期检查液压油箱油液清洁度，按保养周期更换液压油滤芯，防止杂质进入液压阀组和油缸导致动作卡滞。检查液压管路接头有无松动，及时紧固或更换密封件。
• 4. 抓斗刃口及销轴润滑保养：定期对抓斗刃口、铰接销轴、油缸耳环等运动部位加注润滑脂，减少磨损。检查抓斗结构焊缝有无开裂，发现异常及时处理。
• 5. 发动机及底盘按公告配置保养：按照所选发动机型号（如WP4.1NQ190E61、WP4.6NQ220E61、YCS04220-61A等）的保养手册要求，定期更换机油、机滤、空滤和燃油滤清器。检查底盘制动、转向和轮胎气压，确保行驶安全。

09 / 产品常见 FAQ

10 / 图片资料与展示
