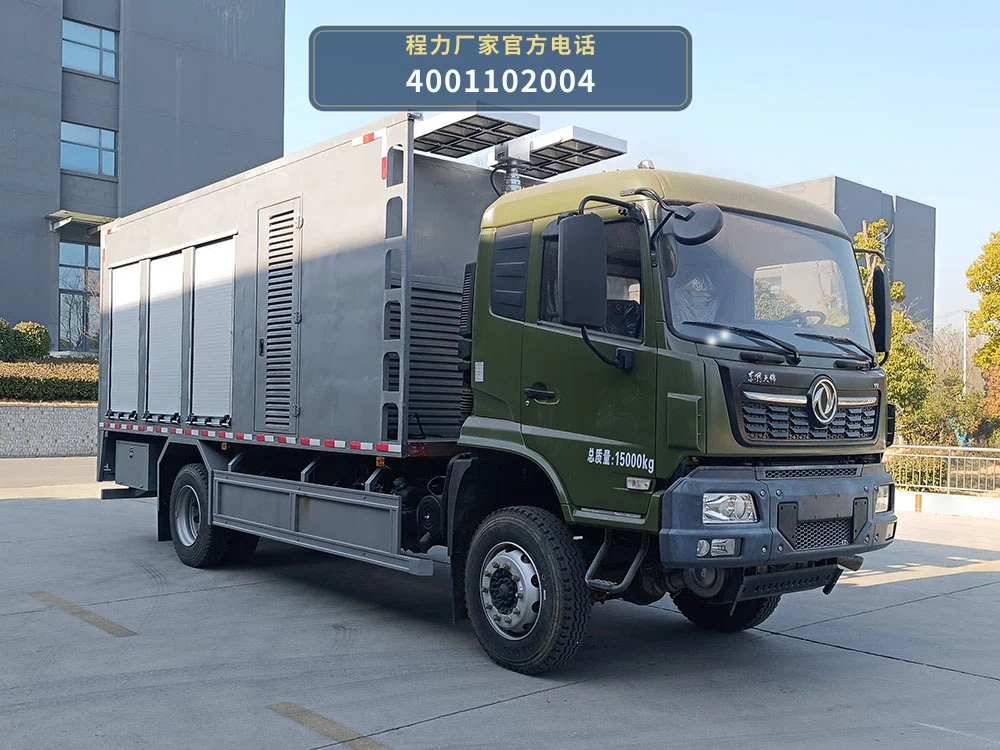

CL5150XZM6AZX型东风天锦照明车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CL5150XZM6AZX型照明车以DFH2160BX底盘为动力平台，发动机D4.5NS6B220（排量4500ml，功率162kW/220PS）通过取力器驱动上装发电机组，为照明系统提供稳定电源。底盘总质量15000kg，轴距4200mm或4700mm，整车尺寸8600×2500×3750mm，为车载发电机组和照明装置提供承载空间。

作业时，发电机组启动后输出电能，经配电柜分配至升降照明灯组。操作人员通过控制面板操控液压或电动升降桅杆，将灯组举升至所需高度，并调整灯具俯仰角度和旋转方向，实现大面积照明覆盖。

照明系统可根据现场需要开启全部或部分灯具，满足不同照度要求。作业结束后，灯组复位、桅杆回落，发电机组停机，完成收车流程。

06 / 适用作业场景

• 应急抢险现场照明：在夜间或低照度环境下，为电力抢修、通信保障、消防救援等应急抢险现场提供移动照明，总质量15000kg的底盘承载稳定，轴距4200/4700mm适应多种路况转场。
• 市政夜间施工照明：用于道路施工、管网维护、绿化作业等市政工程夜间照明，照明车可快速部署，为施工区域提供大面积照明，保障作业安全与进度。
• 大型活动与场所照明：适用于体育赛事、文艺演出、集会等大型活动的临时照明保障，也可用于停车场、广场等场所的夜间照明补充。
• 事故现场处置照明：在交通事故、灾害现场等需要临时照明的场合，照明车可迅速抵达并展开照明作业，为救援和处置工作提供照明支持。

07 / 产品核心优势

• 1. 东风天锦底盘承载可靠：采用DFH2160BX底盘，总质量15000kg，轴距4200/4700mm，整车尺寸8600×2500×3750mm，为发电机组和照明系统提供稳定承载平台。
• 2. 动力充沛满足照明作业：搭载D4.5NS6B220发动机，排量4500ml，功率162kW/220PS，由东风康明斯发动机有限公司生产，为取力发电提供充足动力。
• 3. 公告免征降低购置成本：公告库标记免征为“是”，燃油公告状态为“否”，有助于降低用户购置成本（具体政策以当地为准）。

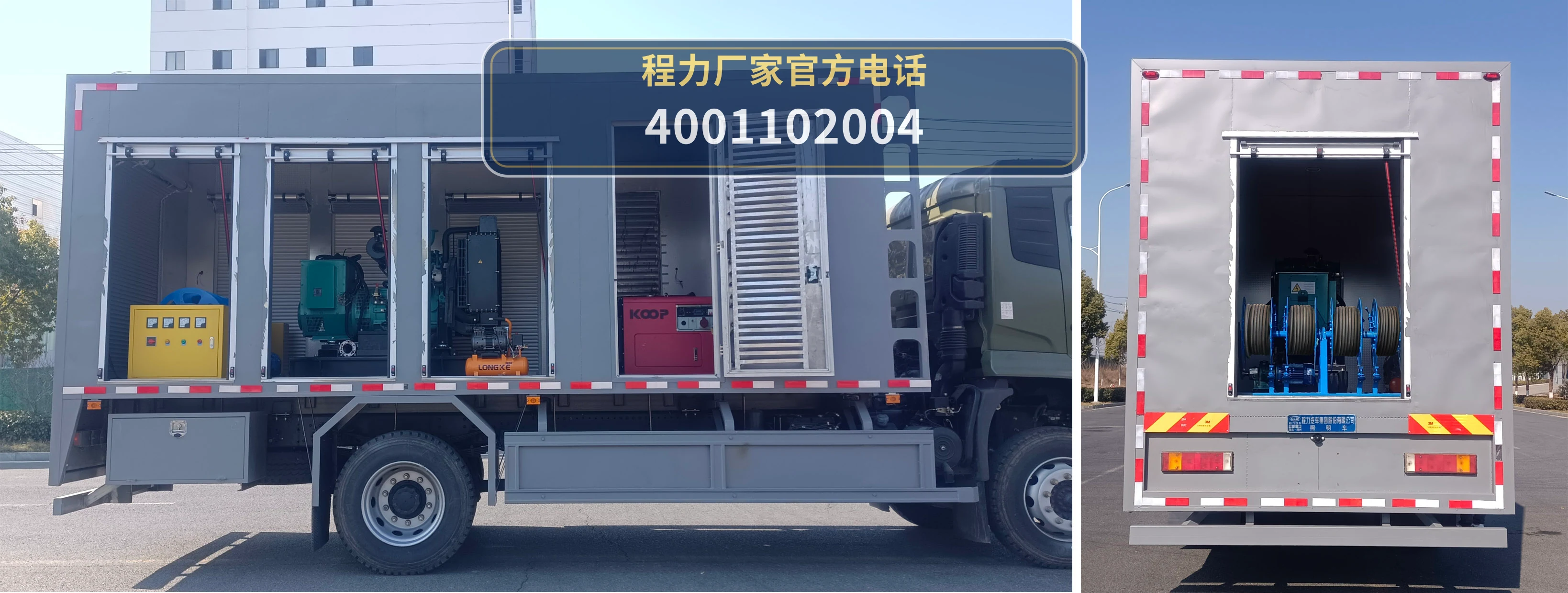

• 4. 照明系统覆盖范围广：上装配备发电机组、升降照明灯组及配电控制系统，灯组可升降、旋转和俯仰调节，满足大面积照明需求。
• 5. 操作控制便捷：照明系统的启动、升降、灯组开关等操作集中控制，操作人员可快速完成展开和撤收，提升应急响应效率。

08 / 操作与保养

• 1. 作业前检查：检查发电机组机油、燃油、冷却液液位，检查配电柜各开关、指示灯是否正常，检查升降桅杆结构件有无变形、紧固件有无松动，检查照明灯具外观及线路连接。
• 2. 发电机组启动与运行：启动发电机组，空载运行1-2分钟，观察电压、频率是否稳定，确认无异常后合闸送电。运行中注意监听机组声音，观察排烟颜色，发现异常立即停机检查。
• 3. 照明系统操作：通过控制面板操作升降桅杆，将灯组举升至所需高度并锁定；调整灯具俯仰角和水平旋转角度，使光照覆盖目标区域。作业中避免频繁启停灯具，以延长光源寿命。
• 4. 作业后收车：先关闭照明灯具，再降下升降桅杆并锁定，断开配电柜输出开关，发电机组空载运行2-3分钟后停机。清洁灯具表面，检查各部件复位情况。
• 5. 定期维护：按发电机组说明书定期更换机油、机油滤清器、空气滤清器；检查配电柜内接线端子有无松动、烧蚀；检查升降桅杆液压系统（如为液压驱动）油位及密封性；检查灯具线路绝缘情况。
