CL5120ZXXJH6型车厢可卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

程力牌CL5120ZXXJH6车厢可卸式垃圾车以EQ1120GL6NJ底盘为动力平台，发动机YCS04160N-60（排量4156ml，功率118kW/160PS）通过取力器驱动液压系统，为车厢可卸装置提供动力。底盘总质量12400kg，轴距3800mm或3950mm，外形尺寸6400/6550×2500×3000mm，整车公告额定载质量覆盖5605kg至6170kg区间。

上装核心为车厢可卸装置，作业时通过液压油缸驱动拉臂或钩臂机构，完成垃圾箱体的吊装、卸放与转运。具体动作链路为：取力器结合→液压泵输出压力油→控制阀组分配油路→液压油缸伸缩→拉臂/钩臂动作→箱体离地或落位。箱体落位后，车辆可驶往转运站进行箱体周转或倾倒。

该车不设压缩机构，垃圾的压缩与填装由配套箱体或转运站设备完成，车辆本身承担箱体的装卸与运输功能。作业过程中需确保箱体与底盘锁止可靠，液压系统压力稳定。

06 / 适用作业场景

• 生活垃圾收集点箱体转运：CL5120ZXXJH6车厢可卸式垃圾车适用于居民小区、商业街区等生活垃圾收集点，将装满垃圾的箱体吊装至底盘上，转运至中转站或处理厂，实现箱体循环周转。总质量12400kg，额定载质量5605～6170kg，可匹配相应规格的垃圾箱体。
• 垃圾中转站箱体周转：在垃圾中转站，该车可利用车厢可卸装置将压缩后的垃圾箱体快速卸放或装车，配合站内压缩设备完成垃圾的集中转运。轴距3800/3950mm，外形尺寸6400/6550×2500×3000mm，适合中转站场地内周转作业。
• 环卫作业箱体调度：该车可用于环卫作业中空箱与满箱的调度运输，通过液压钩臂机构实现箱体的快速更换，提高箱体利用率。发动机YCS04160N-60功率118kW/160PS，满足满载箱体在城区及郊区道路的运输动力需求。

07 / 产品核心优势

• 1. 车厢可卸式设计，箱体周转效率高：CL5120ZXXJH6采用车厢可卸装置，通过液压机构实现垃圾箱体的快速吊装与卸放，一车可服务多个收集点，减少箱体等待时间，提升转运效率。
• 2. 总质量12400kg，载质量覆盖5605～6170kg：公告总质量12400kg，额定载质量覆盖5605kg、6170kg、6105kg等多个规格，可根据箱体自重和垃圾密度匹配相应载质量，满足不同转运需求。
• 3. 轴距3800/3950mm，适应城区与中转站道路：提供3800mm和3950mm两种轴距，外形尺寸6400/6550×2500×3000mm，转弯半径与通过性适应居民小区、中转站等作业环境。
• 4. 玉柴YCS04160N-60发动机，动力匹配合理：搭载广西玉柴机器股份有限公司YCS04160N-60发动机，排量4156ml，功率118kW/160PS，为液压系统和满载运输提供动力，满足垃圾转运作业的负载需求。
• 5. 环保状态公告标记为是：公告库环保状态标记为“是”，燃油公告状态标记为“否”，免征状态标记为“否”。车辆排放水平符合公告登记时的环保要求，具体排放标准以随车文件为准。

08 / 操作与保养

• 1. 作业前检查液压油箱油位与管路密封：检查液压油箱油位是否在标尺范围内，观察油缸、油管及接头有无渗漏，确保取力器结合前液压系统处于正常状态。
• 2. 检查车厢可卸装置的拉臂/钩臂与锁止机构：检查拉臂或钩臂的销轴、锁止钩、保险装置是否完好，动作是否灵活，确保箱体吊装时锁止可靠，避免脱钩。
• 3. 定期更换液压油滤芯，保持油液清洁：按使用情况定期更换液压油滤芯，检查油液污染度，防止杂质进入阀组和油缸，影响液压系统工作压力与动作平稳性。
• 4. 作业时保持底盘停放稳定，驻车制动可靠：吊装或卸放箱体时，将车辆停放在坚实平整地面，拉紧驻车制动，必要时使用掩木，确保底盘稳定后再操作液压机构。
• 5. 定期检查取力器与传动轴连接：检查取力器与变速箱取力口的连接螺栓、传动轴万向节及花键磨损情况，确保动力传递可靠，避免作业中取力器脱档。

09 / 产品常见 FAQ

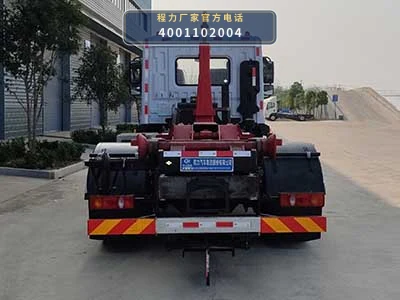

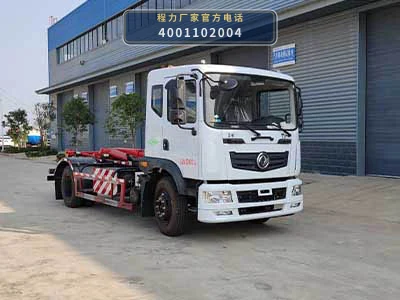

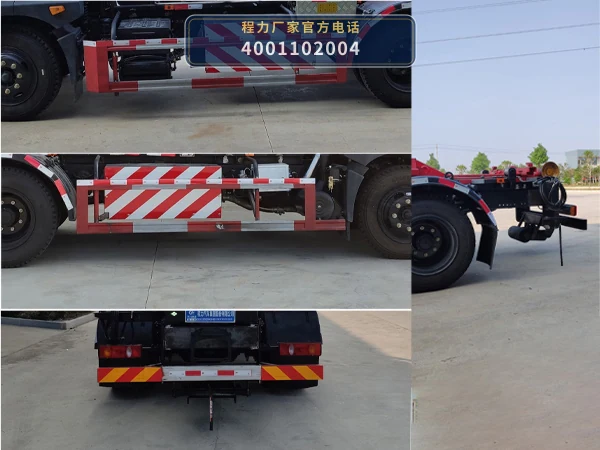

10 / 图片资料与展示
