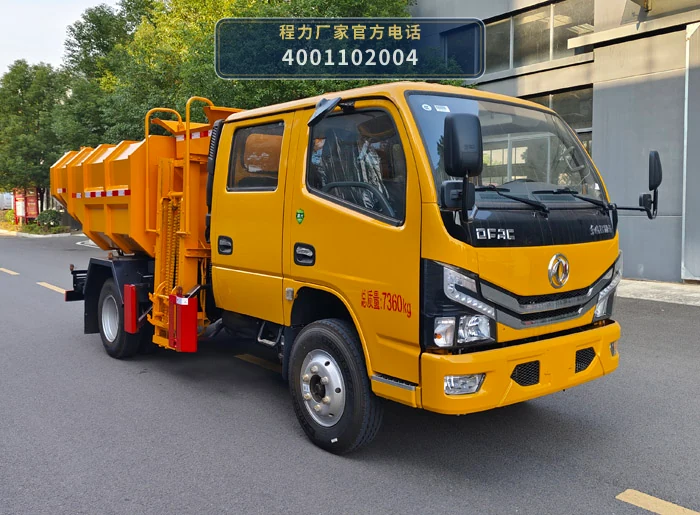

CL5070ZZZ6AHQ型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

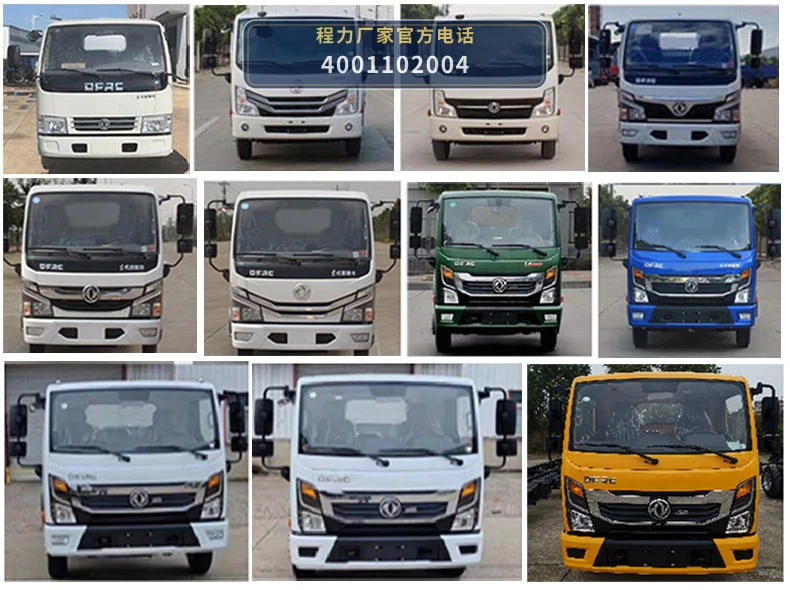

CL5070ZZZ6AHQ型自装卸式垃圾车以东风EQ1075DJ3CDF底盘为动力平台，发动机可选玉柴YCY24140-60（103kW/140PS）或全柴Q28-130E60（96kW/130PS）等型号，动力经取力器输出至液压系统，驱动上装自装卸机构完成垃圾箱的装卸与倾卸作业。

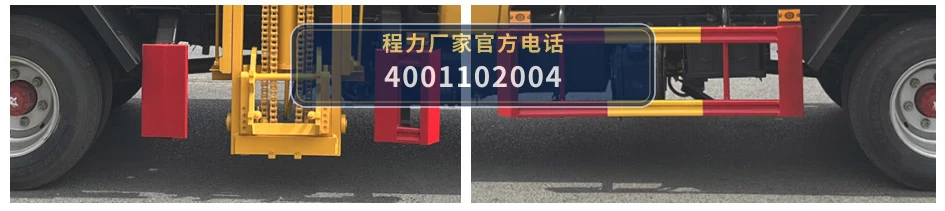

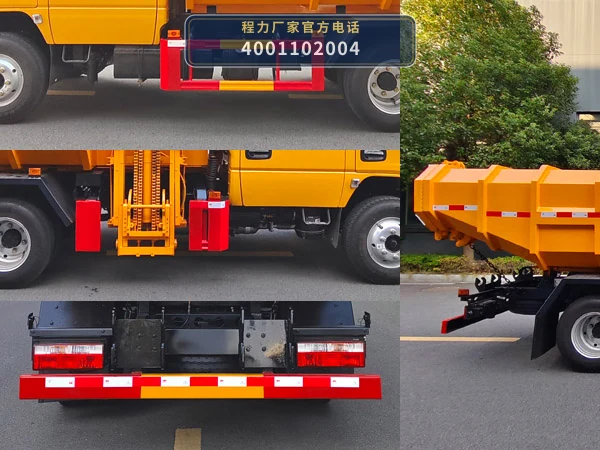

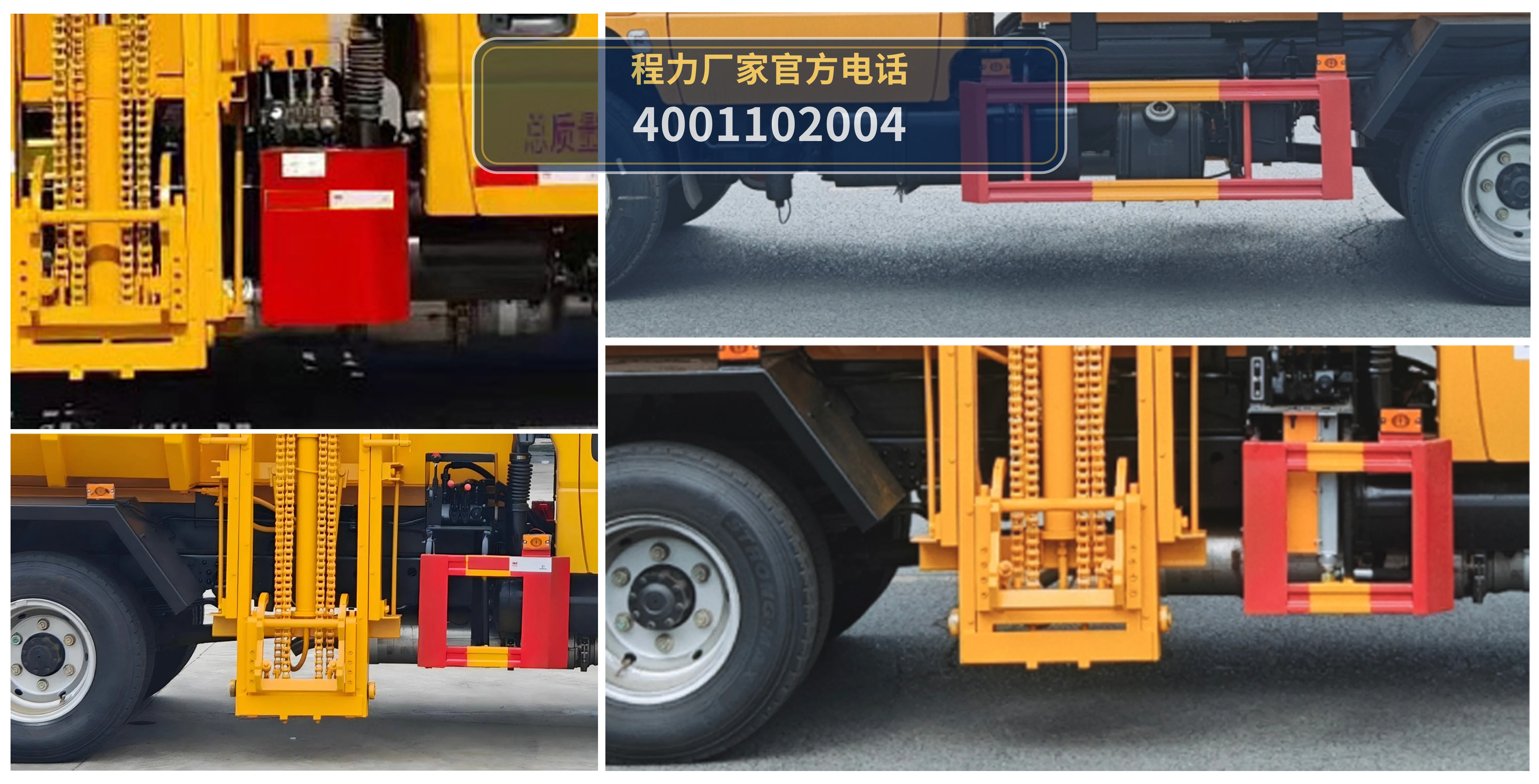

整车总质量7360kg，轴距3308mm，外形尺寸5900（或6100）×2100×2300mm，额定载质量3085kg（部分配置3020kg），整备质量3950kg。上装由液压钩臂、箱体锁紧装置和液压油缸等部件构成，作业时通过液压油缸伸缩带动钩臂摆动，实现垃圾箱的钩起、平移和卸放。

作业流程为：空箱放置到位后，钩臂在液压驱动下钩住箱体前部拉钩，将箱体拉上底盘并锁紧；转运至处理场后，钩臂反向动作将箱体卸下，完成垃圾箱的循环周转。液压系统的工作压力由溢流阀限定，操作手柄集中布置在驾驶室或车侧，便于驾驶员或操作人员控制。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CL5070ZZZ6AHQ型自装卸式垃圾车轴距3308mm，整车长度5900/6100mm，机动性适合在居民小区道路通行，配合标准垃圾箱实现生活垃圾的定点收集与转运，减少垃圾在小区内的停留时间。
• 乡镇/农村垃圾中转站箱体周转：该车总质量7360kg，额定载质量3085kg，可匹配中小型垃圾中转站的箱体周转需求，将装满垃圾的箱体运往处理场，并将空箱运回中转站，实现箱体循环使用。
• 商业街区及学校医院周边垃圾清运：整车高度2300mm，宽度2100mm，可适应商业街区、学校、医院等场所周边道路的限高限宽条件，自装卸作业方式减少人工搬运环节，适合对作业卫生要求较高的区域。
• 环卫部门钩臂箱体应急调配：钩臂式上装可对符合尺寸的垃圾箱体进行装卸，适合环卫部门在节庆、突击清理等场景下对箱体进行应急调配和转运，一车可服务多个箱体点位。

07 / 产品核心优势

• 1. 东风底盘平台，动力匹配成熟：采用东风EQ1075DJ3CDF底盘，轴距3308mm，可配玉柴YCY24140-60（103kW/140PS）或全柴Q28-130E60（96kW/130PS）等多款发动机，动力选择覆盖不同使用需求，底盘配件通用性较好。
• 2. 总质量7360kg，载质量利用合理：整车总质量7360kg，整备质量3950kg，额定载质量3085kg（部分配置3020kg），在7吨级公告吨位下兼顾箱体承载与底盘负荷，适合中短途垃圾转运作业。
• 3. 紧凑外形适应街巷通行：外形尺寸5900（或6100）×2100×2300mm，宽度2100mm、高度2300mm，在居民小区、乡镇街道等狭窄路段具有较好的通过性，便于接近垃圾收集点位。
• 4. 钩臂自装卸机构，减少人工搬运：上装采用液压钩臂自装卸机构，通过液压油缸驱动钩臂完成箱体的钩起、卸放，作业过程以机械动作替代人工搬运，降低操作人员劳动强度。
• 5. 多发动机配置可选，适应不同地区需求：公告涵盖玉柴YCY24140-60、全柴Q28-130E60、Q23-115E60、H20-120E60、Q23-132E60、Q25A-150E60共6款发动机，排量2.0L至2.8L，功率85kW至110kW，用户可根据当地排放要求和预算选择匹配机型。

08 / 操作与保养

• 1. 作业前检查液压钩臂及锁紧装置：作业前检查钩臂拉钩、箱体锁紧销、液压油缸及管路有无渗漏或变形，确认钩臂动作范围内无人员和障碍物，箱体拉钩与钩臂对位准确后方可操作。
• 2. 装卸箱体时保持底盘稳定：操作钩臂装卸箱体时，应将车辆停放在平坦坚实地面，拉紧驻车制动，必要时在车轮处加放掩木，避免底盘在箱体偏载时移动。
• 3. 定期检查液压油油位与油质：定期检查液压油箱油位，油液不足时补充同牌号液压油；观察油液颜色和清洁度，发现乳化、发黑或杂质较多时及时更换，并清洗或更换吸油滤芯。
• 4. 检查液压管路及接头密封：定期检查液压软管、钢管及接头处有无渗漏、磨损或老化，发现软管鼓包、裂纹应及时更换，接头松动应按规定的扭矩重新紧固。
• 5. 按底盘手册保养发动机及传动系统：发动机（如玉柴YCY24140-60或全柴Q28-130E60）按随车保养手册要求定期更换机油、机油滤清器、空气滤清器，检查取力器传动轴及连接部件紧固情况。
