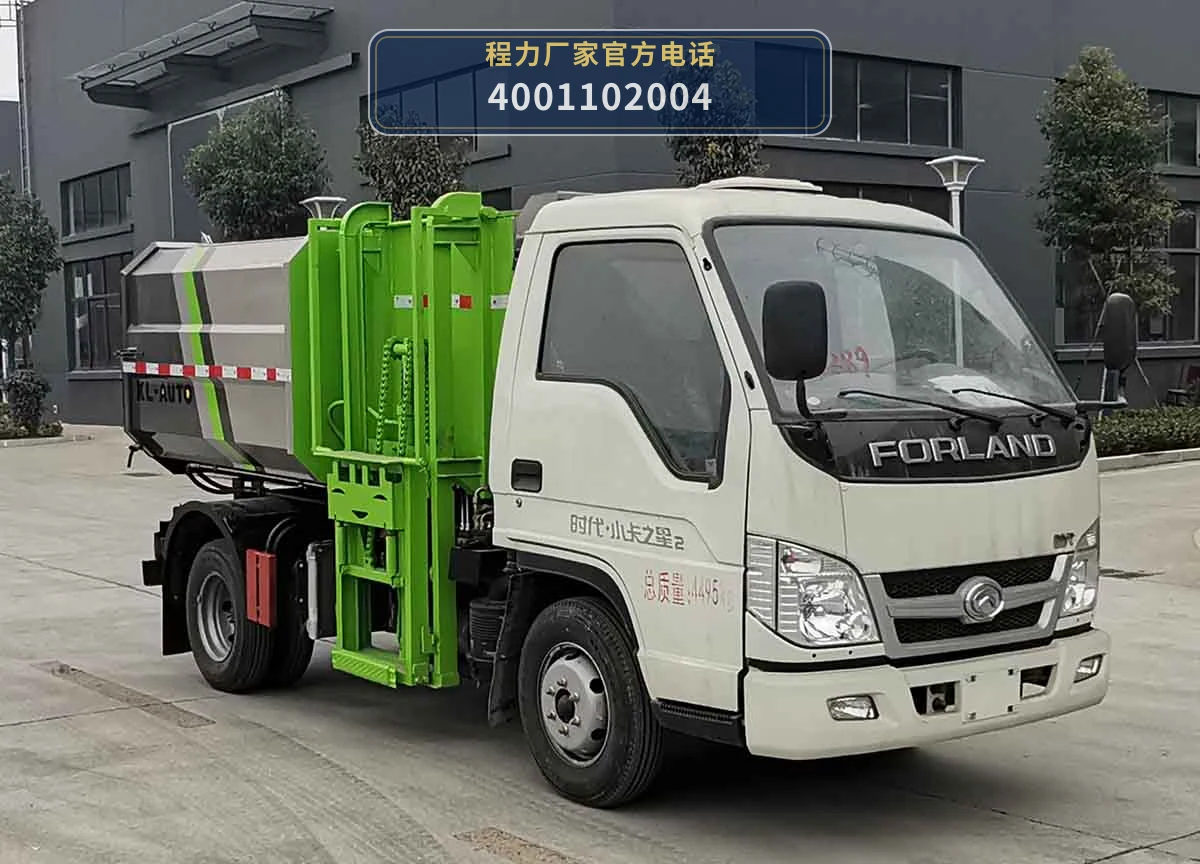

CL5041ZZZ6GH型程力牌自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5041ZZZ6GH型程力牌自装卸式垃圾车以福田BJ1045V9JB3-55底盘为动力平台，总质量4495kg，轴距2600mm，外形尺寸4800×1810×2150mm。发动机可选Q23-95C60、Q23-95E60、Q23A-100C60、Q23A-100E60，动力经取力器输出驱动上装液压系统，为挂桶提升、翻转和箱体举升等动作提供液压动力。

作业时，车辆停靠在标准垃圾桶旁，操作人员通过液压控制阀组操纵提升机构，将垃圾桶挂接后提升、翻转，桶内垃圾经投料口倒入密封垃圾箱体内，随后提升机构回落复位。箱体采用密封结构，减少转运过程中的垃圾散落和污水滴漏。

垃圾箱体装满后，车辆行驶至转运站或处理场，通过液压举升机构将箱体举升倾翻，完成垃圾卸料，卸料后箱体回落复位，车辆即可进入下一轮收集作业。整车液压动作由取力器驱动，各机构按顺序完成挂桶、提升、翻转、卸料流程。

06 / 适用作业场景

• 居民小区桶装生活垃圾收集：CL5041ZZZ6GH型自装卸式垃圾车总质量4495kg、轴距2600mm，外形紧凑，适合在居民小区内部道路通行，对小区内标准垃圾桶进行挂桶、提升、翻转收集，减少人工搬运环节。
• 城市街巷与背街小巷垃圾清运：整车外形尺寸4800×1810×2150mm，宽度和高度适配城市街巷、背街小巷等狭窄路段通行，配合挂桶上装对沿街垃圾桶进行定时收集，完成桶装垃圾的短途转运。
• 乡镇及农村生活垃圾转运：福田BJ1045V9JB3-55底盘搭配Q23系列发动机，总质量4495kg，适合乡镇道路和农村道路条件下的桶装生活垃圾收集，将分散垃圾桶内的垃圾集中转运至中转站或处理场。
• 环卫保洁单位桶装垃圾定点收集：车辆可对环卫保洁责任区域内布设的标准垃圾桶进行定点、定时收集，通过液压挂桶机构完成提升翻转投料，箱体密封转运，适用于环卫保洁单位的日常桶装垃圾收运作业。

07 / 产品核心优势

• 1. 底盘紧凑，适配窄路作业：采用福田BJ1045V9JB3-55底盘，轴距2600mm，外形尺寸4800×1810×2150mm，整车尺寸紧凑，便于在居民小区、街巷等相对狭窄路段通行和作业。
• 2. 总质量4495kg，蓝牌轻卡吨位区间：公告总质量4495kg，整备质量2560kg，额定载质量1805kg，属于轻卡吨位区间，适合桶装生活垃圾的日常收集与短途转运。
• 3. 多款Q23发动机可选：公告发动机涵盖Q23-95C60、Q23-95E60、Q23A-100C60、Q23A-100E60，用户可根据当地排放要求和动力需求选择匹配的发动机配置。
• 4. 挂桶上装实现机械化收集：上装为自装卸式挂桶结构，通过液压提升、翻转机构完成垃圾桶的挂接、提升、翻转投料，减少人工搬运垃圾桶的环节，提升桶装垃圾收集效率。
• 5. 环保状态标记为是：公告环保状态标记为是，排放相关状态按公告字段执行，适合对环保排放有要求的城镇环卫垃圾收运场景。

08 / 操作与保养

• 1. 作业前检查液压系统与挂桶机构：作业前检查CL5041ZZZ6GH型自装卸式垃圾车的液压油缸、油管、接头有无渗漏，检查挂桶提升机构的挂钩、翻转架是否完好，确认取力器、液压泵工作正常，各操纵阀动作到位。
• 2. 挂桶作业时保持底盘停放稳定：挂桶提升、翻转作业时，应将福田BJ1045V9JB3-55底盘停放在平整坚实路面，拉紧手刹，确认垃圾桶与挂钩挂接牢固后再操作提升，避免桶体脱落或车辆移动。
• 3. 定期检查箱体密封与污水排放：定期检查垃圾箱体密封条、投料口密封情况，检查箱体底部污水收集或排放装置是否通畅，防止转运过程中垃圾散落和污水滴漏。
• 4. 液压油与滤芯按周期维护：按使用情况检查液压油油位和油质，定期更换液压油滤芯，保持液压系统清洁；检查各液压阀、油缸密封件状态，发现渗漏及时处理。
• 5. 卸料后检查箱体回落与锁止：箱体举升卸料完成后，确认箱体平稳回落至底盘托架并可靠锁止，检查举升油缸、锁止机构有无异常，再驶离卸料场地。
• 6. 定期检查底盘与取力器连接：定期检查福田BJ1045V9JB3-55底盘取力器与液压泵的连接、传动部件紧固情况，检查发动机机油、冷却液等常规项目，支持底盘与上装协同作业。
