CL5040XWT6YX型程力牌舞台车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

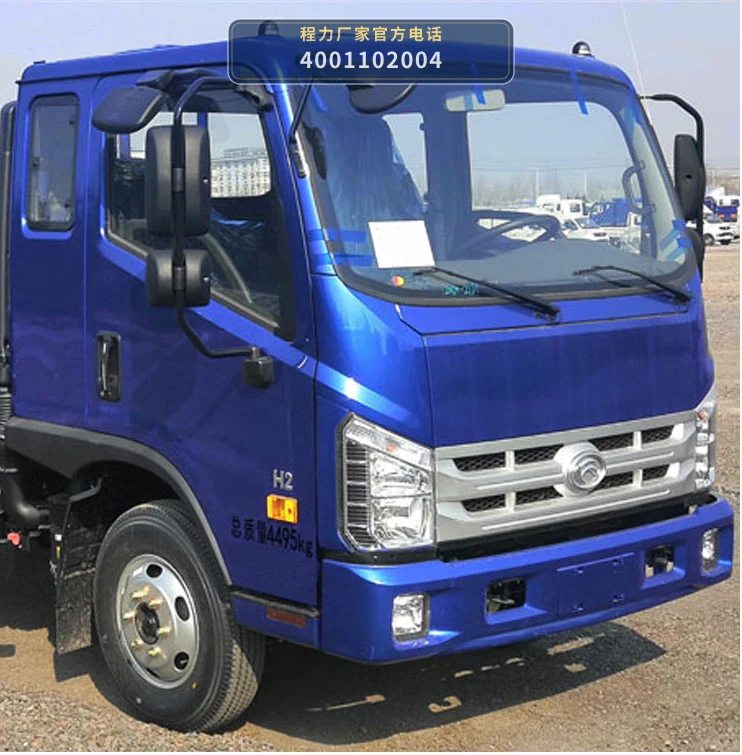

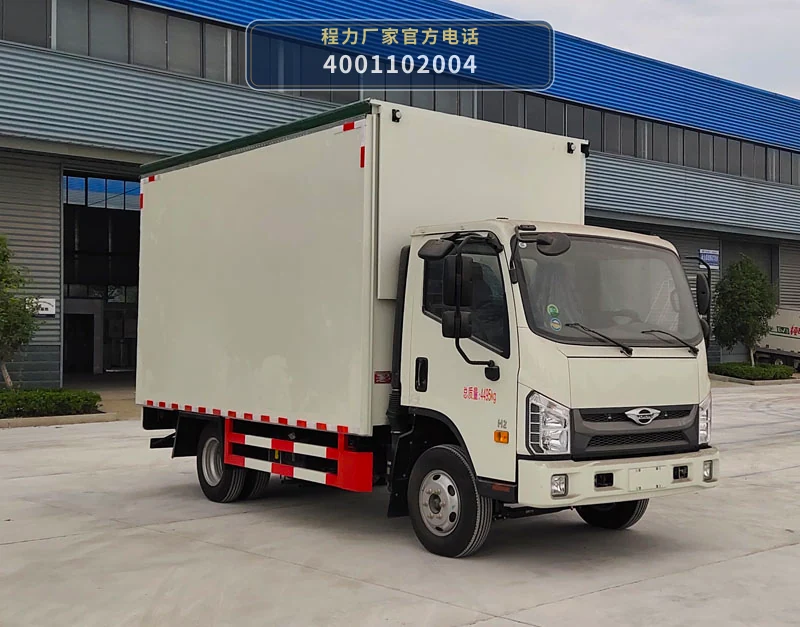

CL5040XWT6YX型程力牌舞台车以福田BJ1046V9JDA-51底盘为动力平台，发动机通过取力器驱动液压系统，为舞台展开与收拢提供动力。底盘总质量4495kg，外形尺寸5995x2180x3080mm，轴距覆盖2800mm至3800mm多个规格，可根据实际使用需求匹配不同轴距版本。

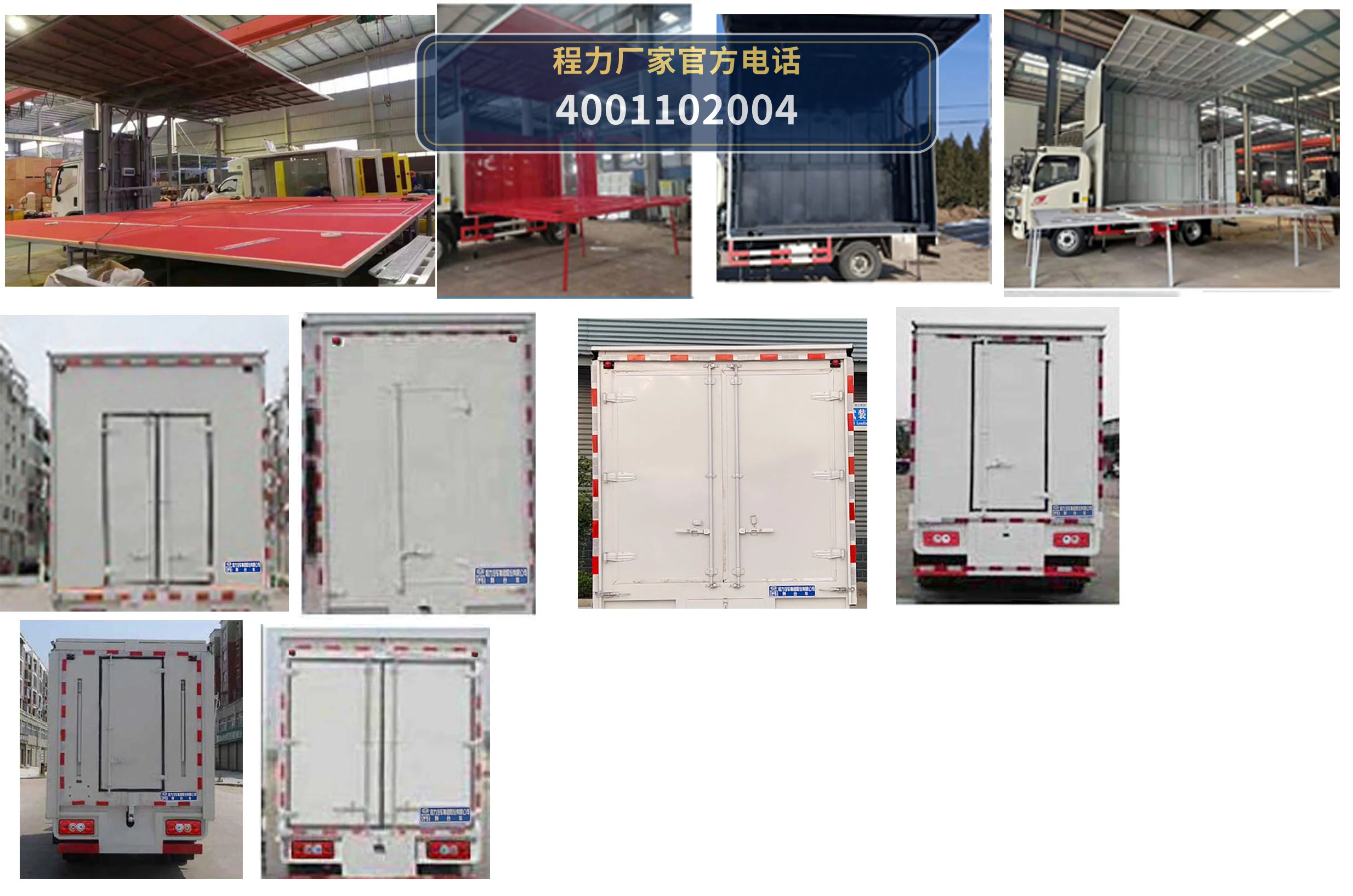

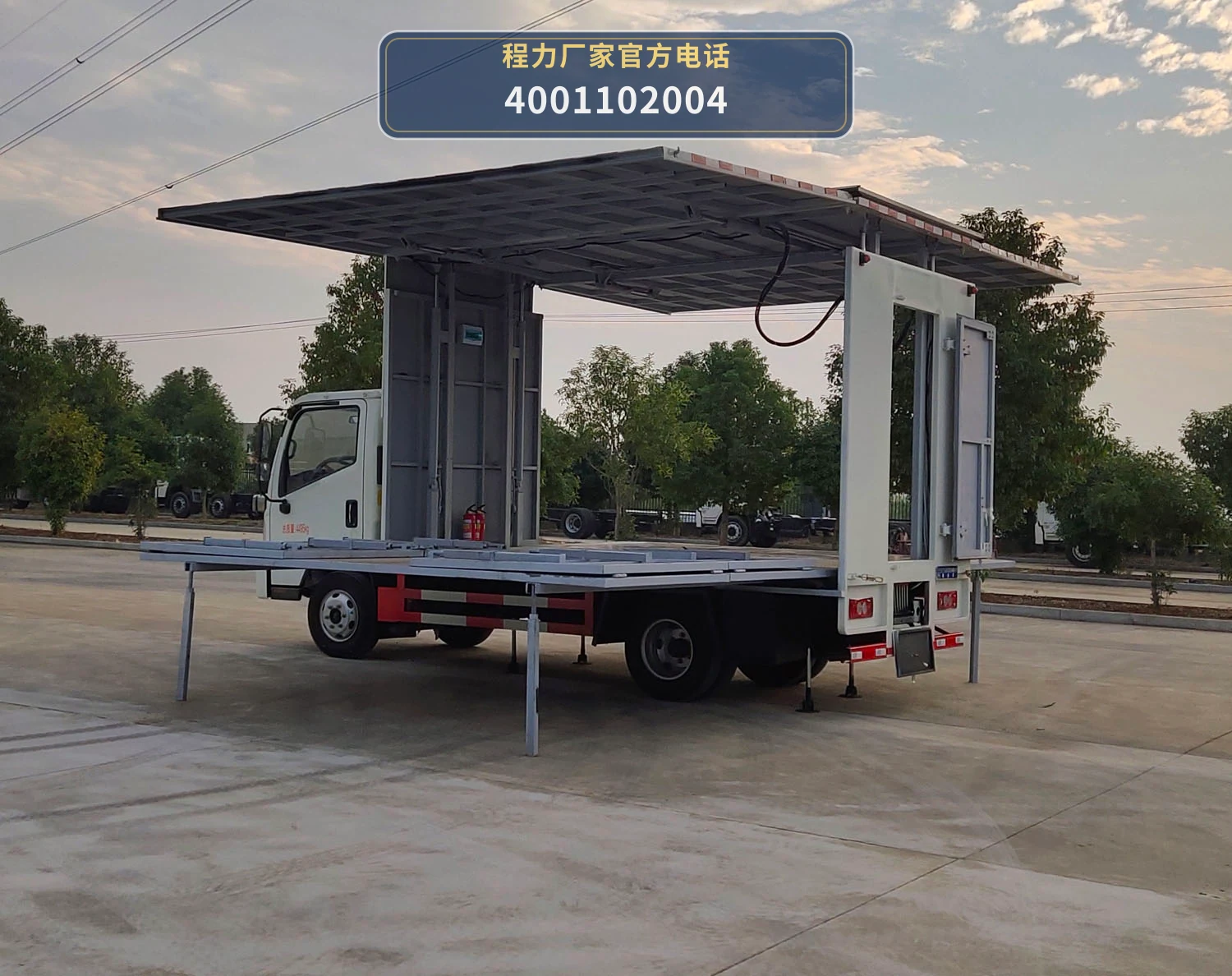

车辆到达演出场地后，操作人员通过液压控制阀组控制舞台顶板举升、侧板展开及舞台地板翻转。顶板向上举升形成舞台顶部空间，侧板向外展开扩展舞台台面宽度，地板翻转后与车厢底板平齐，构成完整的演出平台。展开后的舞台空间可满足小型演出、品牌路演、产品发布等活动需求。

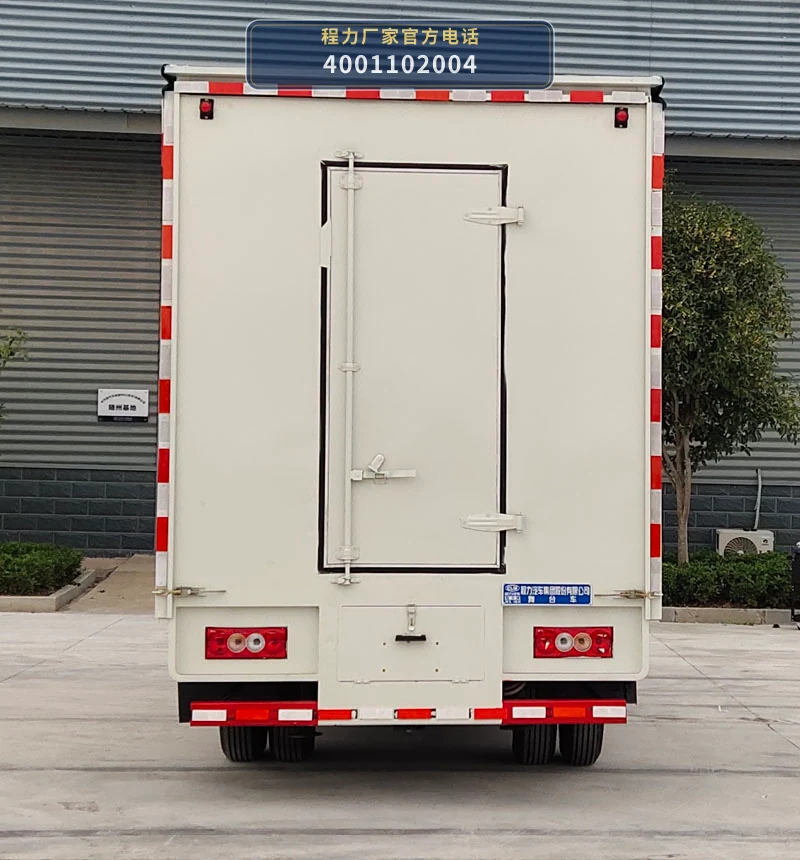

舞台展开与收拢动作由液压油缸驱动，液压系统通过多路阀实现各动作的顺序控制。收拢时按相反顺序操作，顶板回落、侧板收回、地板复位，车厢恢复为封闭状态，满足车辆行驶和转场要求。

车辆采用国六排放标准发动机，公告环保状态标记为是，可在对排放有要求的城区及周边区域转场使用。底盘轴距3360mm等规格兼顾了车辆行驶稳定性与舞台展开后的作业空间需求。

06 / 适用作业场景

• 流动文艺演出：CL5040XWT6YX舞台车展开后可形成演出平台，适用于戏曲、歌舞、曲艺等文艺团体的下乡演出和巡演活动。车辆总质量4495kg，轴距3360mm等规格便于在县乡道路和村镇场地转场，车厢收拢后满足公路行驶要求。
• 品牌路演与产品推广：车辆展开后的舞台空间可用于品牌路演、新品发布、产品展示等商业推广活动。外形尺寸5995x2180x3080mm，收拢状态下可进入城市道路和商业广场周边，展开后形成独立的展示舞台。
• 庆典与公益活动：适用于开业庆典、周年活动、公益宣传等场合的临时舞台搭建。车辆自带液压展开系统，无需额外搭建脚手架，到达场地后通过液压控制即可完成舞台展开，减少现场布置时间。
• 社区与校园文化活动：可用于社区文化节、校园文艺汇演、节日联欢等活动的舞台保障。底盘轴距覆盖2800mm至3800mm多个规格，可根据场地通道条件选择合适轴距版本，环保状态标记为是，适合在城区及学校周边使用。

07 / 产品核心优势

• 1. 福田底盘平台，轴距规格丰富：CL5040XWT6YX采用福田BJ1046V9JDA-51底盘，轴距覆盖2800mm、2960mm、3200mm、3360mm、3600mm、3650mm、3700mm、3800mm等多个规格，可根据演出场地通道条件和转场需求匹配不同轴距版本。
• 2. 多款国六发动机可选：车辆公告覆盖Q23-115C60、Q28-130E60、Q28-130C60、Q23-115E60、Q25-152E60、Q23-132E60、YN25PLUS10、Q25A-150E60、Q25A-160E60、Q25A-150C60、Q25A-160C60、D25Pro+、YN25PLUS160B、YCY30170-61、F2.5NS6B172、D25TCIF180A、F2.5NS6B185A、Q23A-130C60等多款发动机，用户可根据动力需求和当地排放要求选择。
• 3. 液压展开系统，现场布置便捷：舞台顶板举升、侧板展开、地板翻转均由液压系统驱动，通过多路阀集中控制。到达场地后无需额外搭建脚手架，操作人员按顺序控制液压动作即可完成舞台展开，收拢后恢复封闭车厢状态。
• 4. 整车尺寸适配城乡道路：外形尺寸5995x2180x3080mm，总质量4495kg，收拢状态下可满足城乡道路和商业广场周边的通行要求，展开后形成独立的演出平台，适合流动演出和路演活动的转场需求。
• 5. 公告环保状态标记为是：CL5040XWT6YX公告环保状态标记为是，采用国六排放标准发动机，可在对排放有要求的城区及周边区域转场使用，满足当前环保政策下的车辆运行要求。

08 / 操作与保养

• 1. 液压系统日常检查：作业前检查CL5040XWT6YX的液压油箱油位、液压管路接头及油缸密封情况，确认无渗漏。检查多路阀操作手柄动作是否顺畅，各油缸在顶板举升、侧板展开、地板翻转过程中运行平稳无卡滞。
• 2. 舞台展开与收拢操作：展开时先将车辆停放在平整坚实场地，拉紧手刹，按顺序操作多路阀：先举升顶板至设定位置，再展开两侧侧板，最后翻转舞台地板至水平状态。收拢时按相反顺序操作，确认各部件完全复位后再行驶。
• 3. 底盘与取力器维护：定期检查福田BJ1046V9JDA-51底盘的发动机机油、冷却液、制动液及轮胎气压。检查取力器与变速箱连接部位有无异响或渗漏，取力器工作时确认液压泵运转正常，无异常振动。
• 4. 舞台结构件检查：定期检查舞台顶板、侧板、地板的铰接部位和锁止机构，确认连接螺栓无松动、焊缝无裂纹。检查舞台台面防滑层磨损情况，必要时进行修补或更换。
• 5. 电气与照明系统维护：检查舞台照明灯具、电源线路及控制开关的工作状态，确认线路绝缘层无破损、接头无松动。长期停放后重新使用前，应检查蓄电池电量及充电系统是否正常。
• 6. 长期停放与转场检查：车辆长期停放时，应将舞台收拢至行驶状态，液压系统卸荷。转场前检查车厢锁止机构是否可靠、舞台各部件是否完全复位，确认无松动部件后方可上路行驶。

09 / 产品常见 FAQ

10 / 图片资料与展示
