CL5033ZZZ6GH型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CL5033ZZZ6GH型自装卸式垃圾车以SC1031XDD65底盘为动力平台，发动机型号为DK15C或DAM16KR，发动机动力经底盘传动系统输出，并通过取力装置为上装液压系统提供动力源。整车总质量3495kg，轴距2990mm，外形尺寸5160×1660×2340mm，属于小型环卫垃圾收集转运车辆。

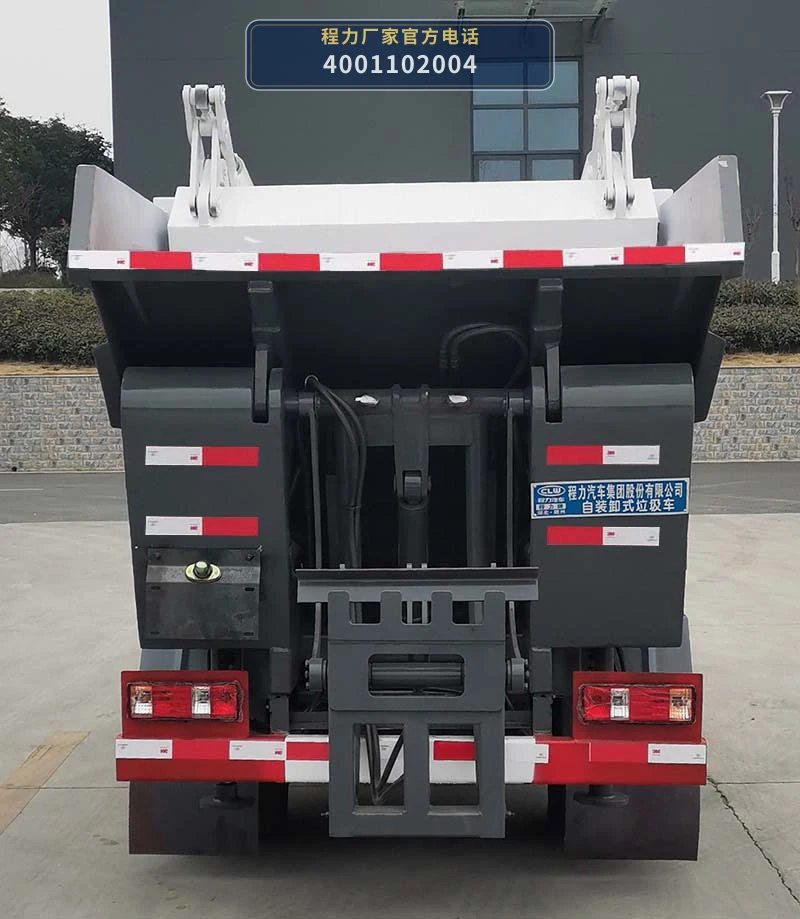

作业时，操作人员将标准垃圾桶推至车辆侧部提升机构位置，液压系统驱动提升臂完成抓桶、举升、翻转动作，将桶内生活垃圾倒入车厢顶部进料口，随后提升机构复位，垃圾桶回落至地面。该流程实现垃圾桶的自动装卸，减少人工直接接触垃圾的环节。

垃圾进入车厢后依靠重力及车厢内部结构自然堆积。车厢为封闭式结构，在收集和短途转运过程中可减少垃圾散落和气味外溢。车辆到达转运站或指定卸料点后，通过液压举升机构将车厢举升倾斜，垃圾在重力作用下从车厢后部排出，完成一次收集转运循环。

整车液压动作由取力器、液压泵、控制阀及油缸等部件协同完成，操作人员通过控制阀手柄或控制开关控制提升臂升降翻转和车厢举升卸料。底盘承载系统与上装匹配，满足公告总质量3495kg范围内的作业需求。

06 / 适用作业场景

• 居民小区生活垃圾收集：适用于居民小区、社区道路等场所的标准垃圾桶收集作业。车辆外形尺寸5160×1660×2340mm，轴距2990mm，车身相对紧凑，可在小区内部道路通行并逐桶收集生活垃圾，收集后转运至中转站。
• 城镇街道保洁垃圾收运：适用于城镇街道、商业街区等区域的日常保洁垃圾收运。总质量3495kg，可配DK15C或DAM16KR发动机，满足城镇道路短途收集与转运作业需求，将沿街垃圾桶内垃圾集中收集后运往指定卸料点。
• 背街小巷及城中村垃圾转运：针对背街小巷、城中村等道路较窄区域，车辆外形宽度1660mm，轴距2990mm，具备较好的道路通过性，可进入大型环卫车辆不便通行的路段完成垃圾桶收集与转运。
• 机关单位及学校垃圾收集：适用于机关单位、学校、医院等场所的桶装生活垃圾收集。自装卸式提升机构可自动完成垃圾桶举升翻转倒料，减少作业人员与垃圾的直接接触，适合对作业环境卫生有一定要求的场所。
• 农贸市场及乡镇垃圾收运：适用于农贸市场、乡镇街道等区域的生活垃圾收集转运。车辆采用SC1031XDD65底盘，总质量3495kg，可承担乡镇范围内垃圾桶收集和短途转运任务，将垃圾集中运至中转站或处理场。

07 / 产品核心优势

• 1. 底盘适配小型环卫作业：采用SC1031XDD65底盘，轴距2990mm，外形尺寸5160×1660×2340mm，车身尺寸适合居民小区、背街小巷等道路条件受限区域的垃圾收集作业。
• 2. 双发动机配置可选：公告发动机型号包含DK15C和DAM16KR，用户可根据当地排放要求、动力需求及底盘供应情况选择匹配的发动机配置。
• 3. 自装卸提升机构减少人工接触：上装配置垃圾桶提升机构，通过液压系统驱动提升臂完成抓桶、举升、翻转倒料动作，降低作业人员直接接触垃圾的频率。
• 4. 封闭车厢减少转运散落：车厢为封闭式结构，垃圾收集后封闭转运，在短途运输过程中可减少垃圾散落和气味外溢，适应城镇日常保洁收运要求。
• 5. 总质量与整备质量匹配明确：公告总质量3495kg，整备质量2850kg，额定载质量515kg，整车质量参数明确，便于用户根据实际垃圾收集量安排收运频次和路线。

08 / 操作与保养

• 1. 作业前检查液压系统：作业前检查CL5033ZZZ6GH自装卸式垃圾车的液压油箱油位、液压泵、控制阀、油缸及管路接头，确认无渗漏、无松动。检查取力器结合与分离是否正常，确保提升机构和车厢举升机构动作顺畅。
• 2. 检查提升机构与垃圾桶配合：检查提升臂、抓桶架、翻转架等部件的连接销轴、螺栓和焊缝，确认无变形、开裂或过度磨损。作业时确认垃圾桶规格与提升机构适配，避免因桶型不匹配导致倒料不净或桶体脱落。
• 3. 车厢及密封部位维护：定期清理车厢内部残留垃圾，检查车厢后门密封条、锁紧机构及举升铰点，保持密封面清洁，减少转运过程中污水滴漏和气味外溢。发现密封条老化或破损应及时更换。
• 4. 底盘日常保养：按SC1031XDD65底盘使用要求，定期检查发动机机油、冷却液、制动液、轮胎气压及制动系统。DK15C或DAM16KR发动机应按保养周期更换机油和滤芯，保持底盘处于正常技术状态。
• 5. 液压油及滤芯更换：按使用情况定期检查液压油清洁度，发现油液乳化、变色或杂质增多时及时更换液压油和液压滤芯。更换液压油时同步清洗油箱吸油滤网，防止杂质进入液压泵和阀组。
• 6. 长期停用维护：车辆长期停用时，应将车厢内垃圾清空并清洗干净，提升臂和车厢举升机构复位至运输状态，对各铰点加注润滑脂，断开电源总开关，停放在平整干燥场地。

09 / 产品常见 FAQ

10 / 图片资料与展示
