传动轴

在线咨询购车热线
全国订购热线15071653332

相关车型推荐

产品实拍展示

vehicle photo show

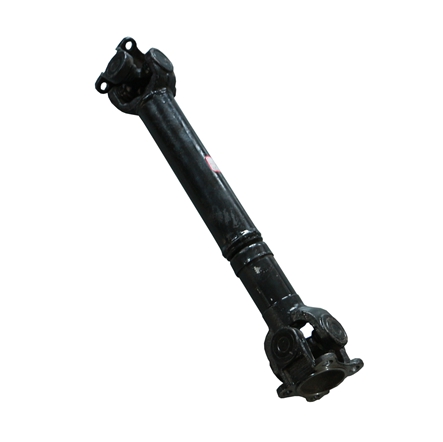

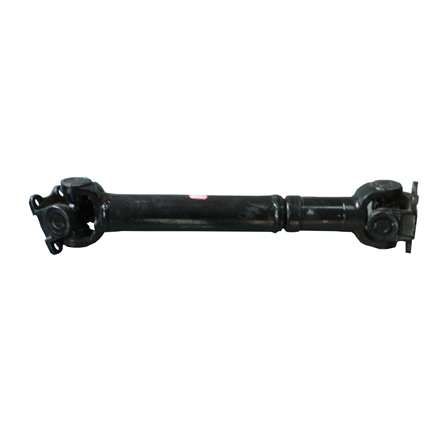

传动轴是由轴管、伸缩套和万向节组成。传动轴(DriveShaft)连接或装配各项配件,而又可移动或转动的圆形物体配件,一般均使用轻而抗扭性佳的合金钢管制成。对前置引擎后轮驱动的车来说是把变速器的转动传到主减速器的轴,它可以是好几节由万向节连接。它是一个高转速、少支承的旋转体,因此它的动平衡是至关重要的。一般传动轴在出厂前都要进行动平衡试验,并在平衡机上进行了调整。

传动轴的结构特点

     重型载货汽车根据驱动形式的不同选择不同型式的传动轴。一般来讲4×2驱动形式的汽车仅有一根主传动轴。6×4驱动形式的汽车有中间传动轴、主传动轴和中、后桥传动轴。6×6驱动形式的汽车不仅有中间传动轴、主传动轴和中、后桥传动轴,而且还有前桥驱动传动轴。在长轴距车辆的中间传动轴一般设有传动轴中间支承.它是由支承架、轴承和橡胶支承组成。

     传动轴是由轴管、伸缩套和万向节组成。伸缩套能自动调节变速器与驱动桥之间距离的变化。万向节是保证变速器输出轴与驱动桥输入轴两轴线夹角的变化,并实现两轴的等角速传动。一般万向节十字轴、十字轴承和凸缘叉等组成。斯太尔系列重型汽车使用的传动轴万向节采用滚柱十字轴轴承,配合以短而粗的十字轴,可传递较大的转距。在轴承端面设有蝶形弹簧,以压紧滚柱。十字轴的端面增加了具有螺旋槽的强化尼龙垫片,可防止大夹角或大转距传递动力时烧结。

     传统结构的传动轴伸缩套是将花键套与凸缘叉焊接在一起,将花键轴焊在传动轴管上。如今的传动轴一改传统结构,将花键套与传动轴管焊接成一体,将花键轴与凸缘叉制成一体。并将矩形齿花键改成大压力角渐开线短齿花键,这样既增加了强度又便于挤压成形,适应大扭矩工况的需要。在伸缩套管和花键轴的牙齿表面,整体涂浸了一层尼龙材料,不仅增加了耐磨性和自润滑性,而且减少了冲击负荷对传动轴的损害,提高了缓冲能力。

     该型传动轴在凸缘花键轴外增加了一个管形密封保护套,在该保护套端部设置了两道聚氨酯橡胶油封,使伸缩套内形成厂一个完全密封的空间,使伸缩花键轴不受外界沙尘的侵蚀,不仅防尘而且防锈。因此在装配时在花键轴与套内一次性涂抹润滑脂,就完全可以满足使用要求,不需要装油嘴润滑,减少了保养内容。

     传动轴是一个高转速、少支承的旋转体,因此它的动平衡是至关重要的。一般传动轴在出厂前都要进行动平衡试验,并在平衡机上进行了调整。因此,一组传动轴是配套出厂的,在使用中就应特别注意。
